چگونه چرخ دنده مناسب انتخاب کنیم؟ راهنمای انتخاب نوع، جنس و مدول

انتخاب چرخ دنده مناسب فقط با شمردن تعداد دندانه‌ها یا اندازه‌گیری قطر قطعه انجام نمی‌شود. نوع مکانیزم، موقعیت محورها، بار، سرعت، جنس و مدول همگی در انتخاب نهایی نقش دارند. یک انتخاب نادرست می‌تواند باعث ناسازگاری با چرخ‌دنده مقابل، افزایش سایش یا عملکرد نامطلوب مجموعه شود. بنابراین، بهتر است انتخاب چرخ دنده از شرایط واقعی کار شروع شود و سپس به مشخصات فنی قطعه برسد.

برای انتخاب چرخ دنده مناسب باید چه عواملی را بررسی کنیم؟

اولین مرحله، شناخت شرایط کاری مکانیزم است. ابتدا مشخص کنید محورها چگونه نسبت به یکدیگر قرار گرفته‌اند و حرکت چگونه منتقل می‌شود. سپس سرعت دوران، گشتاور، بار، فضای نصب و شرایط محیطی را بررسی کنید.

در ادامه باید نوع چرخ‌دنده، جنس، تعداد دندانه، مدول و ابعاد اصلی تعیین شوند. چرخ‌دنده مقابل نیز اهمیت زیادی دارد، زیرا این دو قطعه باید از نظر مشخصات هندسی با یکدیگر سازگار باشند.

بنابراین، انتخاب چرخ دنده مناسب یک تصمیم چندمرحله‌ای است و نمی‌توان آن را فقط براساس قیمت یا ظاهر قطعه انجام داد.

اگر درباره انتخاب نوع، جنس یا مدول چرخ‌دنده موردنیازتان مطمئن نیستید، مشخصات قطعه و شرایط کاری را بررسی کنید. سپس در پکیلنسر، امکان ساخت سفارشی را براساس نقشه، نمونه یا اطلاعات فنی موجود بررسی کنید.

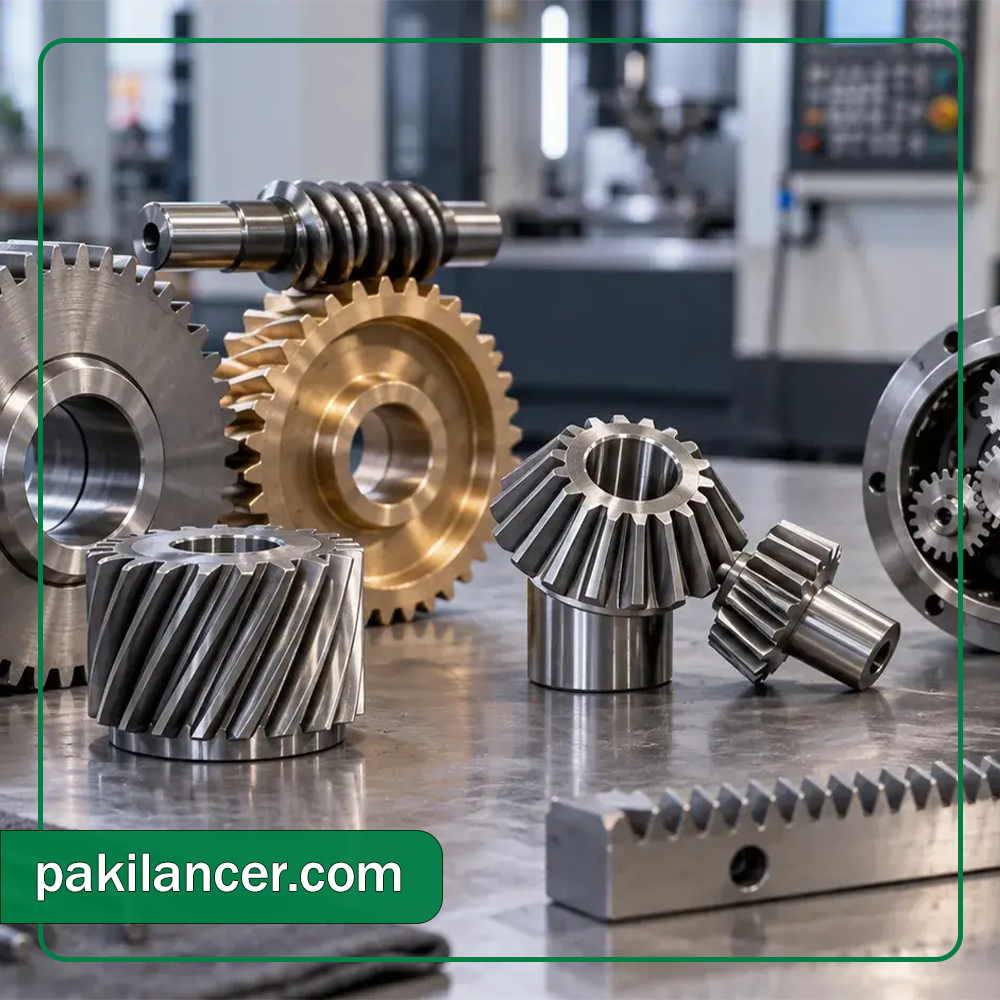

چگونه نوع چرخ دنده را انتخاب کنیم؟

نوع چرخ‌دنده باید براساس آرایش محور و نحوه انتقال حرکت انتخاب شود. هر هندسه برای شرایط مشخصی طراحی شده و جایگزینی آنها بدون بررسی فنی صحیح نیست.

چرخ دنده ساده؛ مناسب برای چه کاربردهایی؟

چرخ‌دنده ساده یا Spur Gear دارای دندانه‌هایی موازی با محور است و معمولاً برای انتقال حرکت میان محورهای موازی استفاده می‌شود. ساختار آن نسبتاً ساده است و در بسیاری از تجهیزات مکانیکی کاربرد دارد.

چرخ دنده مارپیچ؛ چه زمانی انتخاب بهتری است؟

در چرخ‌دنده مارپیچ، دندانه‌ها نسبت به محور زاویه دارند. درگیری دندانه‌ها به‌صورت تدریجی‌تری انجام می‌شود و هندسه آن با چرخ‌دنده ساده تفاوت دارد. افزایش زاویه مارپیچ می‌تواند حرکت را نرم‌تر کند، اما هم‌زمان نیروی محوری بیشتری ایجاد می‌کند.

چرخ دنده مخروطی و حلزونی چه تفاوتی دارند؟

چرخ‌دنده مخروطی برای انتقال حرکت میان محورهای متقاطع به‌کار می‌رود. مجموعه حلزونی نیز از یک حلزون و چرخ‌دنده تشکیل می‌شود و برای آرایش‌های خاص محور و نسبت انتقال کاربرد دارد.

بنابراین انتخاب میان این گزینه‌ها باید براساس هندسه دستگاه و نیاز انتقال حرکت انجام شود.



اگر نوع چرخ‌دنده موردنیاز از روی قطعه موجود مشخص نیست، بررسی نمونه و مشخصات مکانیزم می‌تواند از انتخاب اشتباه جلوگیری کند.

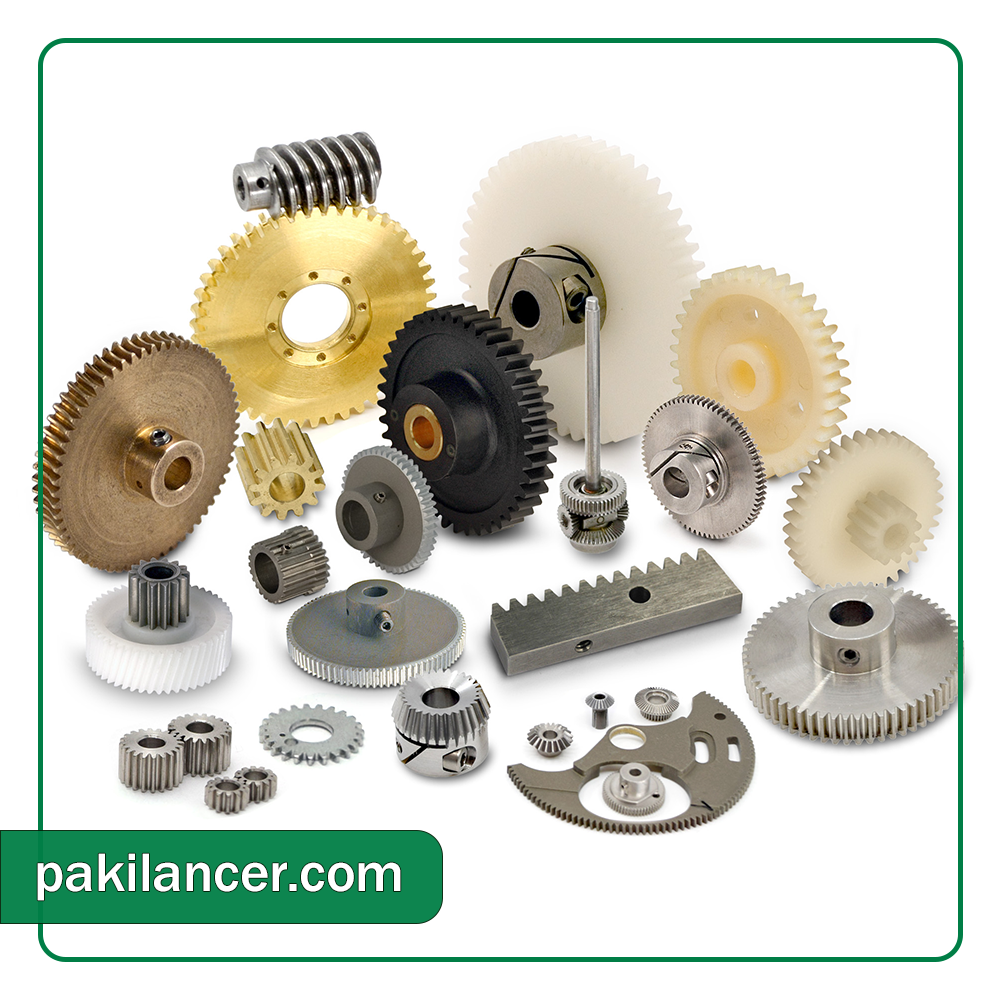

جنس چرخ دنده را چگونه انتخاب کنیم؟

جنس مناسب باید با بار، سرعت، سایش، دما و محیط کاری سازگار باشد. انتخاب متریال فقط براساس بیشترین استحکام یا کمترین قیمت، رویکرد دقیقی نیست.

چه زمانی چرخ دنده فولادی یا فلزی مناسب است؟

در کاربردهای صنعتی، فولاد و سایر مواد فلزی می‌توانند برای شرایطی با بار یا الزامات مکانیکی بالاتر بررسی شوند. گرید ماده و عملیات حرارتی نیز در عملکرد نهایی تأثیر دارند. بنابراین عبارت «چرخ دنده فولادی» به‌تنهایی مشخص‌کننده یک انتخاب کامل نیست.

چرخ دنده پلاستیکی یا پلیمری چه زمانی کاربرد دارد؟

چرخ‌دنده‌های پلیمری در برخی کاربردها به دلیل وزن کمتر یا ویژگی‌های خاص ماده قابل استفاده هستند. بااین‌حال، دما، بار، سرعت، اصطکاک و محیط باید قبل از انتخاب بررسی شوند. یک ماده پلیمری برای همه مکانیزم‌ها مناسب نیست.

آیا جنس گران‌تر همیشه انتخاب بهتری است؟

خیر. جنس مناسب باید با شرایط واقعی کار هماهنگ باشد. انتخاب ماده‌ای با مشخصات بیش از نیاز، لزوماً بهترین تصمیم اقتصادی یا مهندسی نیست. از طرف دیگر، انتخاب ماده ضعیف‌تر از نیاز می‌تواند ریسک خرابی و توقف دستگاه را افزایش دهد.

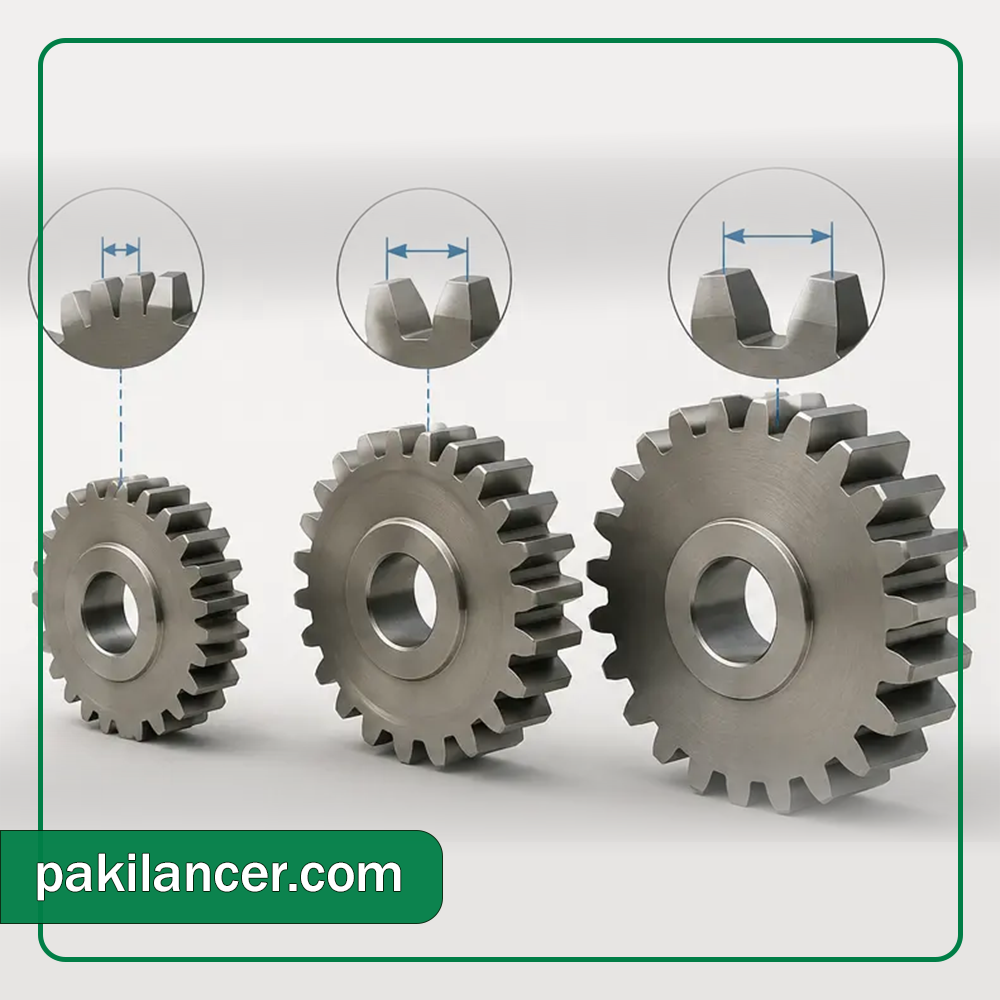

مدول چرخ دنده چیست و چگونه در انتخاب آن نقش دارد؟

مدول یکی از پارامترهای اصلی هندسه چرخ‌دنده‌های متریک است. در چرخ‌دنده ساده استاندارد، مدول از نسبت قطر گام به تعداد دندانه به‌دست می‌آید:

m = d ÷ z

در این رابطه، m مدول، d قطر گام برحسب میلی‌متر و z تعداد دندانه است. بنابراین برای چرخ‌دنده ساده استاندارد، رابطه قطر گام نیز به شکل d = z × m بیان می‌شود. مدول در تعیین اندازه دندانه نقش دارد، اما انتخاب آن فقط با اندازه ظاهری دندانه انجام نمی‌شود. مشخصات چرخ‌دنده جفت‌شونده، فاصله مرکز محورها، تعداد دندانه و هندسه کامل دندانه نیز باید بررسی شوند.

برای تعیین مدول چه اطلاعاتی لازم است؟

اگر قطعه موجود است، اطلاعاتی مانند تعداد دندانه، قطر گام یا ابعاد قابل اندازه‌گیری می‌تواند برای بررسی اولیه مفید باشد. مشخصات چرخ‌دنده مقابل نیز اهمیت دارد. در طراحی واقعی، پارامترهایی مانند زاویه فشار و اصلاح پروفیل نیز ممکن است مطرح باشند. بنابراین نمی‌توان فقط با یک اندازه‌گیری ساده، تمام مشخصات هندسی چرخ‌دنده را با قطعیت تعیین کرد.

اگر در تعیین مدول یا مشخصات قطعه تردید دارید، بهتر است قبل از ساخت، اطلاعات موجود را با مشخصات چرخ‌دنده مقابل تطبیق دهید.

یک چک‌لیست سریع برای انتخاب چرخ دنده

پیش از سفارش یا تعویض قطعه، این موارد را بررسی کنید:

• نوع چرخ‌دنده مشخص شده است؟
• آرایش و جهت محور مشخص است؟
• تعداد دندانه مشخص است؟
• مدول یا اطلاعات لازم برای تعیین آن موجود است؟
• جنس مناسب براساس شرایط کاری انتخاب شده است؟
• سرعت دوران و بار کاری مشخص است؟
• ابعاد نصب و سوراخ شافت مشخص است؟
• مشخصات چرخ‌دنده مقابل در دسترس است؟
• نقشه یا نمونه قطعه وجود دارد؟
• عملیات تکمیلی موردنیاز مشخص شده است؟

این چک‌لیست کمک می‌کند اطلاعات ناقص، قبل از ورود به مرحله ساخت شناسایی شوند.

برای سفارش ساخت چرخ دنده چه مشخصاتی باید ارائه کنیم؟

هرچه اطلاعات اولیه کامل‌تر باشد، بررسی امکان ساخت دقیق‌تر خواهد بود. اگر نقشه فنی دارید، آن را همراه با مشخصات قطعه ارائه کنید. در صورت نبود نقشه، نمونه قطعه یا اطلاعات ابعادی موجود می‌تواند برای بررسی اولیه مفید باشد.

اطلاعات مهم برای شروع سفارش شامل این موارد است:

• نوع چرخ‌دنده
• تعداد دندانه
• مدول
• جنس
• ابعاد اصلی
• عرض چرخ‌دنده
• مشخصات سوراخ یا اتصال به شافت
• تیراژ موردنیاز
• شرایط کاری
• عملیات حرارتی یا سطحی موردنیاز، در صورت وجود

در پروژه‌های صنعتی، مشخص کردن این موارد احتمال برداشت اشتباه از نیاز فنی را کاهش می‌دهد.

اگر به ساخت چرخ‌دنده سفارشی براساس نقشه، نمونه یا مشخصات فنی نیاز دارید، می‌توانید مشخصات پروژه را بررسی کرده و از صفحه خدمات پکیلنسر برای شروع فرآیند سفارش استفاده کنید.

جمع‌بندی؛ انتخاب چرخ دنده را بر اساس کاربرد انجام دهید، نه فقط قیمت

انتخاب چرخ دنده مناسب از شناخت شرایط کاری شروع می‌شود. نوع چرخ‌دنده باید با آرایش محورها سازگار باشد و جنس براساس بار، سرعت و محیط انتخاب شود. مدول نیز باید همراه با مشخصات هندسی و چرخ‌دنده جفت‌شونده بررسی شود. اگر قطعه موجود است، نقشه یا نمونه آن را مبنای جمع‌آوری اطلاعات قرار دهید. سپس مشخصات کامل را برای بررسی ساخت ارائه کنید. این رویکرد، احتمال تولید قطعه نامتناسب و هزینه‌های ناشی از اصلاح یا ساخت مجدد را کاهش می‌دهد.

سوالات متداول

1. برای انتخاب چرخ دنده مناسب چه عواملی را باید بررسی کرد؟

نوع چرخ‌دنده، آرایش محورها، تعداد دندانه، مدول، جنس، سرعت دوران، گشتاور، شرایط محیطی و مشخصات چرخ‌دنده مقابل از مهم‌ترین عوامل هستند. انتخاب نهایی باید بر اساس مجموعه این پارامترها انجام شود، نه یک مشخصه به‌تنهایی.

2. چگونه مدول مناسب چرخ دنده را تعیین کنیم؟

در چرخ‌دنده‌های متریک، مدول با قطر گام و تعداد دندانه ارتباط دارد. بااین‌حال، تعیین مدول مناسب فقط به یک اندازه‌گیری محدود نمی‌شود و باید مشخصات چرخ‌دنده جفت‌شونده، هندسه دندانه و شرایط کاری نیز بررسی شود.

3. برای ساخت چرخ دنده سفارشی چه اطلاعاتی لازم است؟

نوع چرخ‌دنده، تعداد دندانه، مدول، جنس، ابعاد اصلی، عرض، مشخصات اتصال به شافت، تیراژ، شرایط کاری و در صورت وجود نقشه یا نمونه قطعه، اطلاعات مهمی برای بررسی ساخت هستند.
