اگر مهندس یا نقشه کش صنعتی هستید و می خواهید فایل DXF برش لیزر خود را به بهترین شکل آماده کنید، این مقاله مخصوص شماست. آماده سازی صحیح فایل DXF می تواند تفاوت چشمگیری در کیفیت برش و سرعت اجرای پروژه ایجاد کند. در این راهنمای کامل، از فرمت های قابل قبول تا نکات طراحی مهم، همه چیز را بررسی می کنیم تا خطاهای رایج کاهش یابد و پروژه ها به صورت بی نقص اجرا شوند.

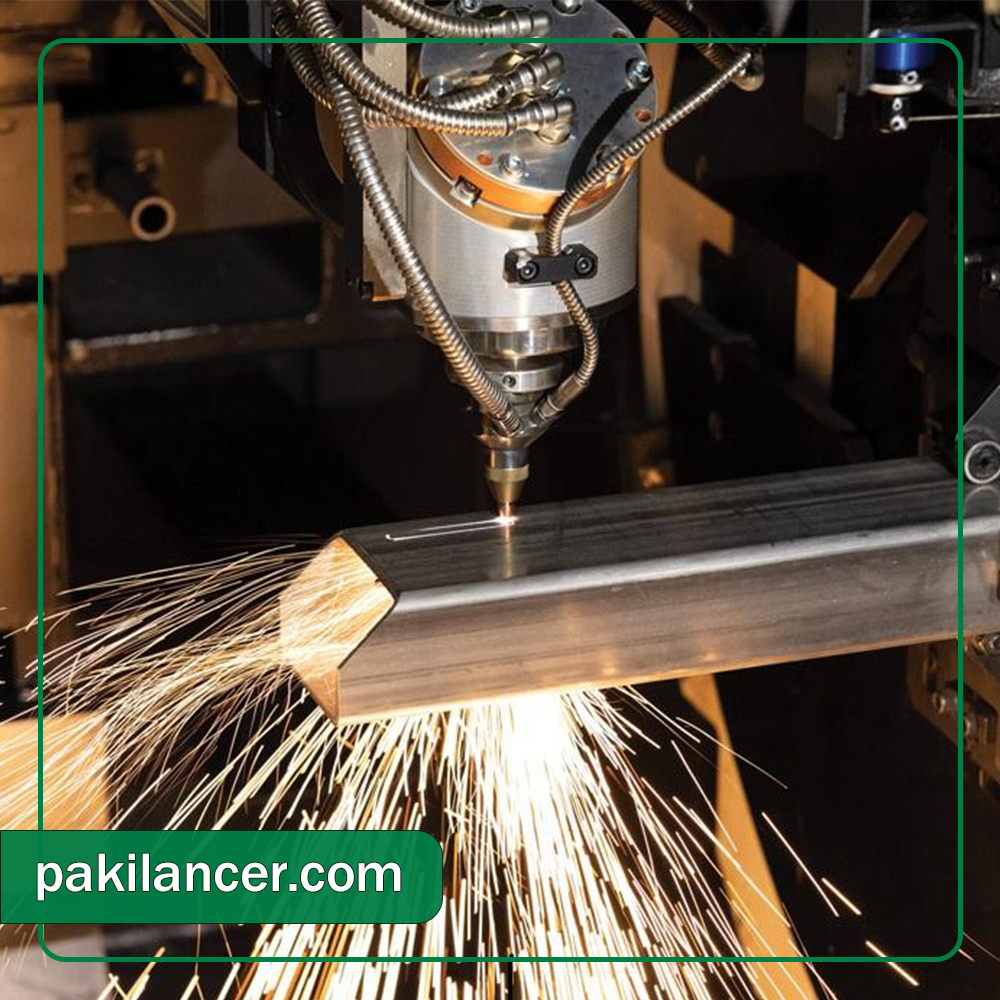

فرمت های قابل قبول برای برش لیزر

در دنیای برش CNC، فرمت فایل  نقش کلیدی دارد. فایل DXF (Drawing Exchange Format) یکی از رایج ترین فرمت هاست که تقریباً تمام دستگاه های برش لیزر از آن پشتیبانی می کنند. این فرمت توسط نرم افزار اتوکد توسعه یافته و امکان انتقال دقیق داده های برداری را فراهم می کند.

البته فرمت های دیگر مانند DWG نیز وجود دارد، اما بیشتر کارگاه های برش CNC ترجیح می دهند فایل DXF دریافت کنند. اگر نقشه شما DWG است، حتماً آن را به DXF تبدیل کنید تا با دستگاه ها سازگار باشد.

نکته مهم این است که نسخه DXF را متناسب با دستگاه برش انتخاب کنید، چون برخی دستگاه ها فرمت های DXF نسخه های جدید را پشتیبانی نمی کنند و ممکن است مشکلاتی ایجاد شود.

نکته: همیشه فایل DXF را در نسخه‌های پایین تر ذخیره کنید (مثلاً R14) تا با دستگاه های مختلف سازگار باشد.

برای برش دقیق ورق استیل، فولاد، آلومینیوم و آهن با بهترین کیفیت، می توانید از خدمات برش لیزر فلزات در پکیلنسر استفاده کنید.

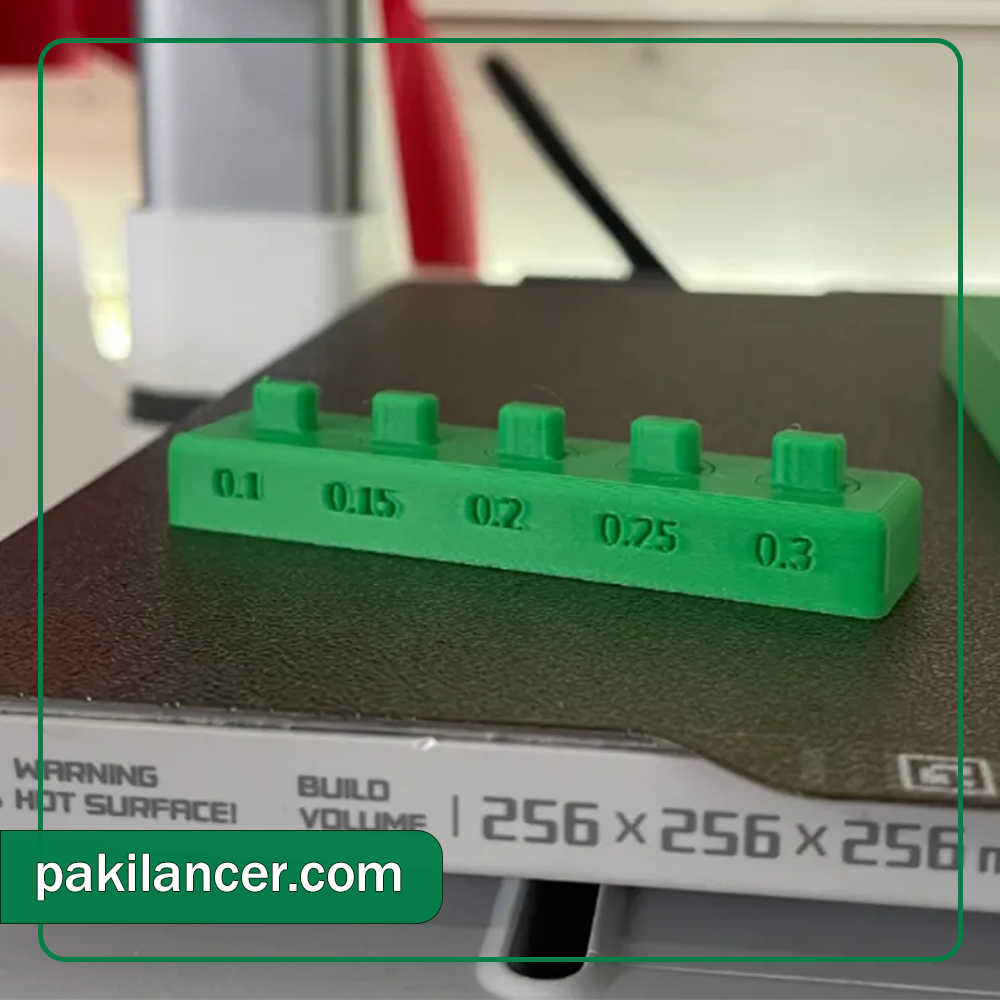

نکات تلرانسی در طراحی قطعات

یکی از مهم ترین مسائل در طراحی فایل DXF برش لیزر، توجه به تلرانس های ابعادی است. تلرانس یعنی میزان خطای مجاز در ابعاد قطعه که دستگاه می تواند آن را تحمل کند بدون اینکه کیفیت قطعه پایین بیاید.

برای مثال، اگر قطعه شما باید در اندازه 50 میلی متر باشد، با توجه به نوع دستگاه و جنس ورق، تلرانسی بین 0.1 تا 0.3 میلی متر معمول است. طراحی بدون در نظر گرفتن تلرانس، باعث می شود قطعه بعد از برش بزرگ تر یا کوچک تر از اندازه مورد انتظار باشد.

برای کاهش خطاها، توصیه می شود حتماً فاصله بین مسیرهای برش را با دقت تنظیم کنید و از خطوط اضافی یا باز در فایل DXF پرهیز نمایید.

برای مشاوره تخصصی در طراحی و برش دقیق فایل DXF، سفارش خود را همین امروز در پکیلنسر ثبت کنید و پروژه خود را به متخصصان بسپارید.

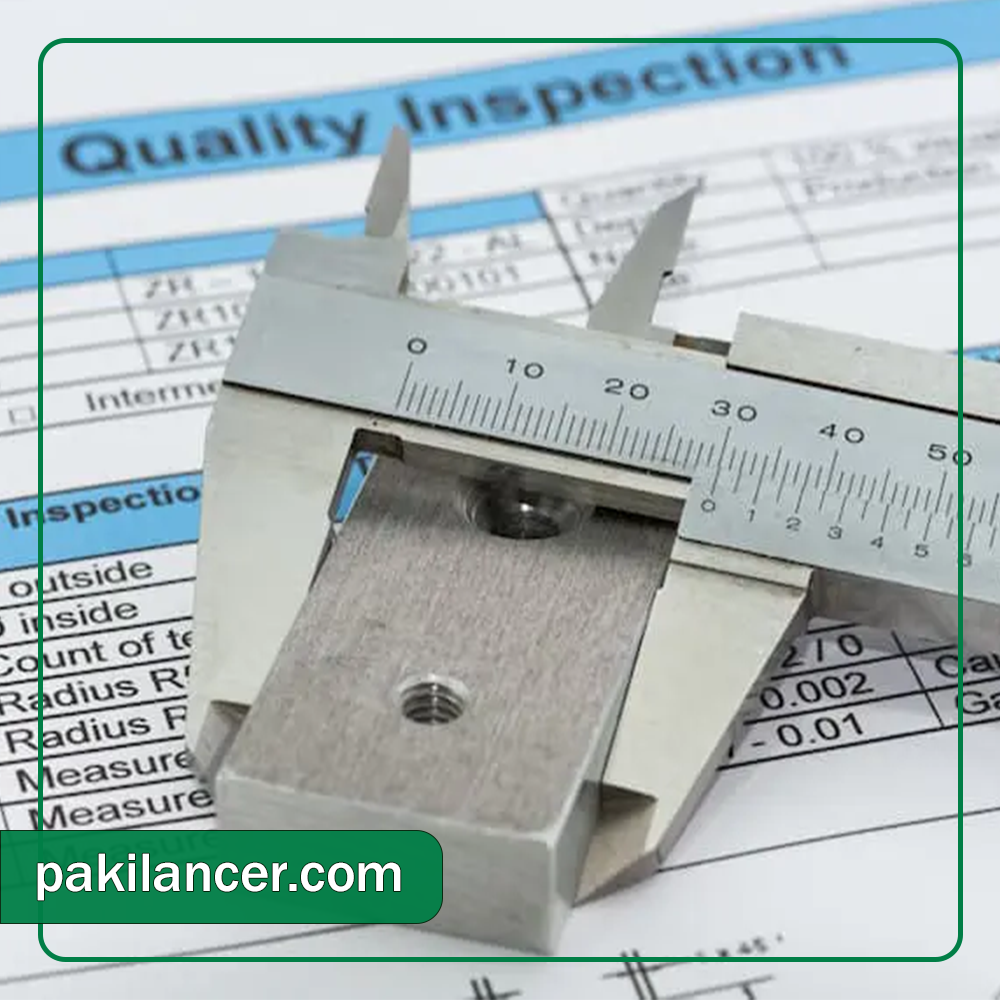

چک لیست نهایی قبل از ارسال نقشه

قبل از ارسال فایل DXF به کارگاه برش لیزر، یک بررسی دقیق انجام دهید:

• ابعاد و مقیاس: مطمئن شوید همه اندازه ها درست و با مقیاس صحیح وارد شده اند. استفاده از واحدهای میلی متر رایج ترین استاندارد است.
• بسته بودن مسیرهای برش: مسیرهای برش باید بسته باشند تا دستگاه بتواند به درستی قطعه را جدا کند.
• حذف خطوط اضافی: خطوط یا نقطه های اضافی می توانند باعث اشتباه در برش شوند، حتماً آن ها را حذف کنید.
• تعیین جنس و ضخامت ورق: جنس و ضخامت دقیق ورق روی کیفیت و سرعت برش تاثیر زیادی دارد، پس این مشخصات را همراه فایل ارسال کنید.

این چک لیست باعث کاهش خطاهای رایج می شود و روند برش را سریع تر و با کیفیت تر می کند.

اگر می خواهید سفارش برش لیزر خود را با اطمینان ثبت کنید، همین حالا وارد صفحه ثبت سفارش برش لیزر در پکیلنسر شوید و پروژه خود را به تیم حرفه ای ما بسپارید.

بهترین نرم افزارهای طراحی برای DXF

اگر می خواهید نقشه ای دقیق و بدون ایراد تهیه کنید، این نرم افزارها بهترین انتخاب هستند:

نکته کلیدی این است که در هنگام ذخیره فایل، تنظیمات خروجی DXF را بر اساس نسخه دستگاه برش تنظیم کنید و مسیرهای برش را به صورت خطوط بسته درآورید.

برای یادگیری حرفه ای تر، دوره های آموزشی آنلاین و منابع متعددی در پکیلنسر pakilancer وجود دارد که می توانید از آن ها استفاده کنید.

برای دریافت مشاوره تخصصی طراحی فایل های برش لیزر و بهره مندی از خدمات کامل برش CNC، به پکیلنسر مراجعه کنید و پروژه تان را با بهترین کیفیت اجرا کنید.

پاسخ به پرسش های متداول درباره فایل DXF برش لیزر

چرا فایل DXF من روی دستگاه برش اجرا نمی شود؟

پاسخ: ممکن است نسخه DXF با دستگاه شما سازگار نباشد یا مسیرهای برش باز باشند. همچنین وجود اشیاء اضافی یا لایه های غیر ضروری می تواند باعث مشکل شود.

آیا می توانم فایل PDF یا JPG را مستقیماً برای برش ارسال کنم؟

پاسخ: خیر، این فرمت ها قابل استفاده برای دستگاه برش CNC نیستند. باید فایل شما حتماً به فرمت برداری مانند DXF تبدیل شود.

تلرانس در طراحی برش لیزر چقدر باید باشد؟

پاسخ: بسته به جنس و ضخامت ورق، معمولا بین 0.1 تا 0.3 میلی متر استاندارد است. در صورت پیچیدگی بیشتر، دریافت مشاوره فنی از کارگاه برش توصیه می شود.

برای راهنمایی بیشتر و سفارش دقیق، می توانید از مشاوره رایگان پکیلنسر استفاده کنید.

چگونه با پکیلنسر بهترین تجربه برش لیزر را داشته باشیم؟

پکیلنسر به عنوان پلتفرم تخصصی خدمات فنی و صنعتی، تمام مراحل از طراحی تا برش را به صورت آنلاین و با کیفیت بالا ارائه می دهد. مزایای همکاری با پکیلنسر شامل:

• دسترسی به کارگاه های مجهز با دستگاه های مدرن برش لیزر CNC
• تضمین کیفیت و دقت برش با توجه به مشخصات فایل DXF
• ثبت سفارش آسان و پیگیری آنلاین پروژه
• مشاوره رایگان در زمینه طراحی و بهینه سازی فایل DXF

برای شروع پروژه برش لیزر خود، همین امروز به صفحه ثبت سفارش برش لیزر پکیلنسر مراجعه کنید و تفاوت کیفیت را تجربه کنید.

نتیجه گیری

آماده سازی صحیح فایل DXF برش لیزر تاثیر مستقیمی بر کیفیت، هزینه و سرعت اجرای پروژه شما دارد. با رعایت نکات تلرانسی، استفاده از نرم افزارهای مناسب و چک لیست نهایی، می توانید خطاهای پر هزینه را به حداقل برسانید.

اگر به دنبال یک پلتفرم معتبر و تخصصی برای برش لیزر دقیق و حرفه ای هستید، خدمات برش لیزر CNC پکیلنسر بهترین انتخاب شماست. همین حالا سفارش خود را ثبت کنید و از مشاوره رایگان مهندسان ما بهره مند شوید.
