مدول چرخ دنده چیست؟ آموزش محاسبه مدول، قطر و تعداد دندانه

اگر در طراحی یا ساخت چرخ‌دنده با عددی به نام مدول چرخ دنده روبه‌رو شده‌اید، این پارامتر یکی از پایه‌ای‌ترین مشخصات هندسی قطعه است. مدول با اندازه دندانه و قطر گام ارتباط مستقیم دارد و برای محاسبات اولیه چرخ‌دنده استفاده می‌شود. در این مقاله، مفهوم مدول، فرمول محاسبه آن و رابطه میان مدول، قطر گام و تعداد دندانه را بررسی می‌کنیم. همچنین توضیح می‌دهیم هنگام سفارش ساخت چرخ‌دنده سفارشی چرا دانستن مدول به‌تنهایی کافی نیست.

مدول چرخ دنده چیست و چه کاربردی دارد؟

مدول (Module) پارامتری برای بیان اندازه دندانه‌های چرخ‌دنده است. در چرخ‌دنده‌های متریک، مدول بر حسب میلی‌متر بیان می‌شود و با قطر گام و تعداد دندانه رابطه دارد. استاندارد ISO 21771-1:2024 نیز مفاهیم و پارامترهای هندسی چرخ‌دنده‌های استوانه‌ای اینولوت را تعریف می‌کند.

رابطه پایه مدول با قطر گام و تعداد دندانه به شکل زیر است:

m = d ÷ z

در این رابطه:

• m: مدول
• d: قطر گام
• z: تعداد دندانه

بنابراین مدول را نمی‌توان صرفاً از ظاهر دندانه یا قطر خارجی قطعه تعیین کرد. ابتدا باید مشخص شود اندازه‌گیری مربوط به کدام قطر هندسی است.

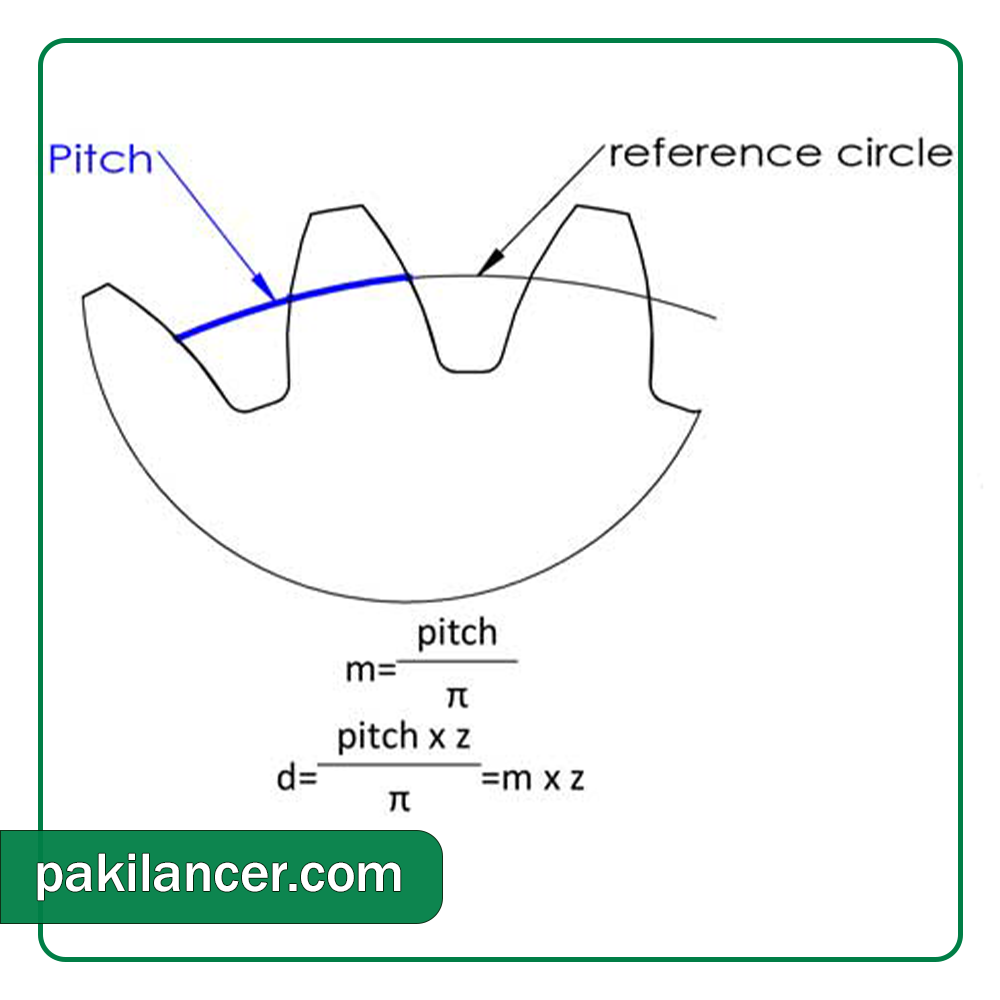

فرمول مدول چرخ دنده چیست؟

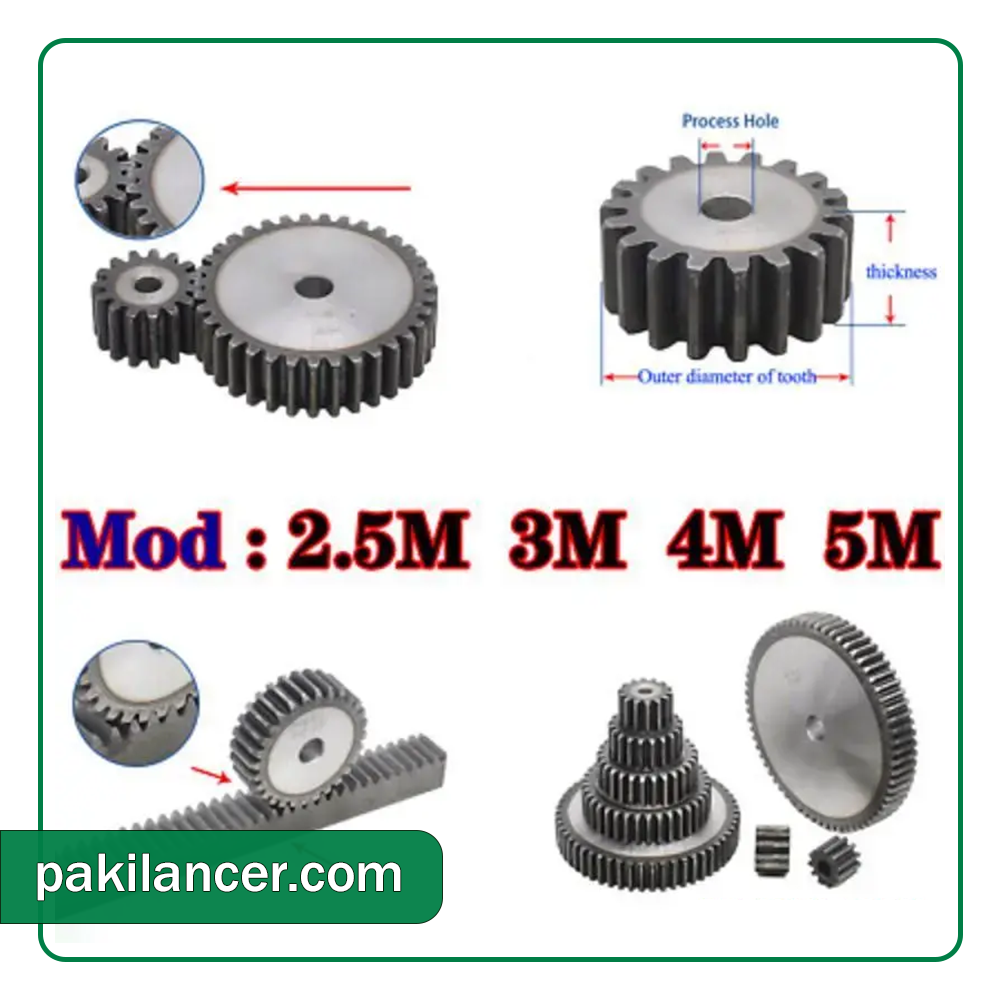

محاسبه مدول از روی قطر گام و تعداد دندانه

اگر قطر گام و تعداد دندانه مشخص باشد، محاسبه مدول بسیار ساده است. برای مثال، فرض کنید یک چرخ‌دنده دارای 30 دندانه و قطر گام 60 میلی‌متر باشد.

با استفاده از رابطه:

m = 60 ÷ 30 = 2 mm

بنابراین مدول این چرخ‌دنده 2 میلی‌متر خواهد بود.

در این محاسبه، واحد قطر باید با واحد مورد استفاده برای مدول سازگار باشد. همچنین نتیجه محاسبه باید با هندسه واقعی چرخ‌دنده و مشخصات جفت آن بررسی شود.

آیا می‌توان مدول را از روی قطر چرخ دنده به دست آورد؟

اینجا یکی از خطاهای رایج اتفاق می‌افتد. قطر خارجی با قطر گام یکسان نیست. بنابراین نمی‌توان هر قطر اندازه‌گیری‌شده روی قطعه را مستقیماً در فرمول مدول قرار داد. برای چرخ‌دنده‌های استاندارد، روابط هندسی مشخصی میان قطر گام، قطر خارجی و مدول وجود دارد. برای نمونه، در محاسبات استاندارد یک چرخ‌دنده ساده، قطر خارجی از رابطه da = d + 2m به دست می‌آید.

رابطه مدول، قطر و تعداد دندانه چرخ دنده

سه پارامتر مدول، قطر گام و تعداد دندانه به یکدیگر وابسته‌اند. اگر دو پارامتر را داشته باشید، در شرایط مناسب می‌توان پارامتر سوم را محاسبه کرد.

محاسبه قطر گام از روی مدول و تعداد دندانه

فرمول به شکل زیر نوشته می‌شود:

d = m × z

برای مثال، چرخ‌دنده‌ای با مدول 2 میلی‌متر و 30 دندانه دارای قطر گام:

d = 2 × 30 = 60 mm

خواهد بود.

بنابراین افزایش تعداد دندانه در مدول ثابت، قطر گام را افزایش می‌دهد. همچنین افزایش مدول در تعداد دندانه ثابت، ابعاد هندسی چرخ‌دنده را بزرگ‌تر می‌کند.

محاسبه تعداد دندانه از روی مدول و قطر گام

اگر مدول و قطر گام مشخص باشند، تعداد دندانه از رابطه زیر محاسبه می‌شود:

z = d ÷ m

البته این رابطه یک محاسبه هندسی پایه است و طراحی نهایی باید شرایط عملکرد، نوع چرخ‌دنده و مشخصات جفت آن را نیز در نظر بگیرد. استاندارد ISO 21771-1 پارامترهای هندسی و روابط مرتبط با چرخ‌دنده‌های استوانه‌ای اینولوت را پوشش می‌دهد.

یک نکته مهم درباره چرخ‌دنده‌های درگیر

در یک جفت چرخ‌دنده، سازگاری پارامترهای هندسی اهمیت اساسی دارد. برای چرخ‌دنده‌های ساده متریک، مدول چرخ‌دنده‌های درگیر باید با یکدیگر سازگار باشد. علاوه بر مدول، پارامترهایی مانند پروفیل دندانه و زاویه فشار نیز در درگیری صحیح اهمیت دارند.

اگر قصد جایگزینی یک قطعه فرسوده را دارید، بهتر است مشخصات چرخ‌دنده مقابل نیز بررسی شود. در بعضی موارد، بررسی امکان بازسازی و تعمیر قطعات صنعتی می‌تواند پیش از تصمیم‌گیری برای ساخت قطعه جدید مفید باشد.

اگر مدول، تعداد دندانه یا ابعاد چرخ‌دنده موجود را دارید، می‌توانید مشخصات قطعه را برای بررسی ساخت چرخ‌دنده سفارشی در پکیلنسر آماده کنید. وجود نقشه یا نمونه نیز می‌تواند بررسی فنی را دقیق‌تر کند.

مدول چگونه روی انتخاب چرخ دنده اثر می‌گذارد؟

مدول یکی از پارامترهای اصلی هندسه چرخ‌دنده است، اما به‌تنهایی معیار انتخاب قطعه نیست. مدول بزرگ‌تر معمولاً به دندانه‌های بزرگ‌تر و ابعاد هندسی متفاوت منجر می‌شود، اما این موضوع به معنی مناسب‌تر بودن آن برای همه کاربردها نیست.

در انتخاب چرخ‌دنده باید مواردی مانند موارد زیر نیز بررسی شوند:

• بار و گشتاور انتقالی
• سرعت دوران
• فضای نصب
• تعداد دندانه
• نوع چرخ‌دنده
• جنس قطعه
• شرایط کاری و روانکاری

بنابراین انتخاب مدول چرخ دنده باید بخشی از فرآیند طراحی یا مهندسی قطعه باشد، نه تصمیمی مستقل.

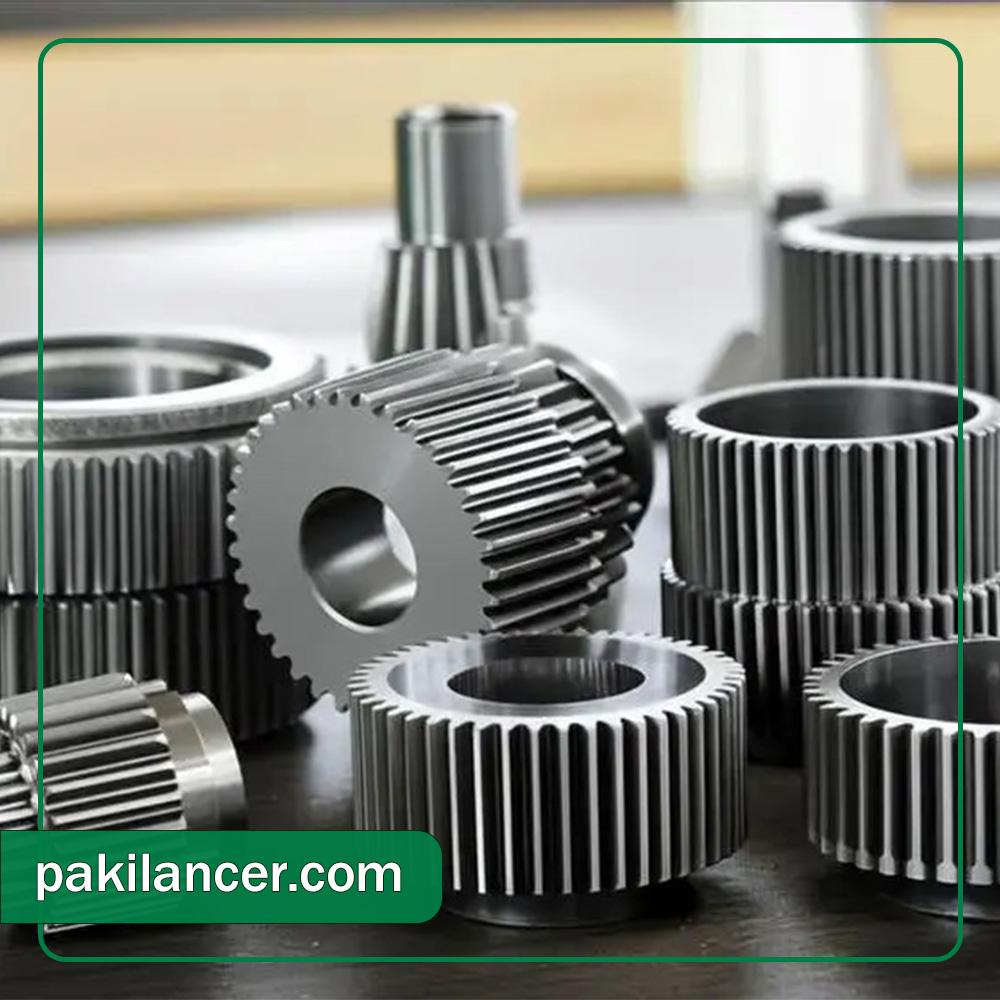

برای ساخت چرخ دنده سفارشی چه اطلاعاتی لازم است؟

دانستن مدول، شروع خوبی برای شناسایی چرخ‌دنده است؛ اما برای ساخت قطعه کامل کافی نیست. سازنده معمولاً به اطلاعات بیشتری درباره هندسه و کاربرد قطعه نیاز دارد.

اطلاعات مهم می‌تواند شامل موارد زیر باشد:

• مدول و تعداد دندانه
• نوع چرخ‌دنده
• عرض یا ضخامت چرخ‌دنده
• قطر سوراخ و مشخصات توپی
• ابعاد قابل اندازه‌گیری
• جنس موردنظر، در صورت مشخص بودن
• نقشه فنی یا نمونه قطعه
• مشخصات چرخ‌دنده مقابل، در صورت نیاز

در سفارش قطعه جایگزین، اندازه‌گیری اشتباه قطر یا دندانه می‌تواند به تولید قطعه نامتناسب منجر شود. به همین دلیل، محاسبه اولیه باید با اطلاعات واقعی قطعه و الزامات مجموعه تطبیق داده شود.

اگر به‌دنبال ساخت چرخ‌دنده سفارشی فلزی، فولادی یا پلاستیکی هستید، می‌توانید مشخصات، نقشه یا نمونه قطعه را در پکیلنسر برای بررسی و ثبت پروژه ارائه کنید و برای آشنایی با مواد اولیه پلیمری مناسب کاربردهای صنعتی، مقاطع پلاستیکی و پلیمری را نیز بررسی کنید.

جمع‌بندی؛ قبل از سفارش ساخت چرخ دنده چه چیزهایی را بررسی کنیم؟

برای محاسبات پایه، سه رابطه اصلی را به خاطر داشته باشید:

• m = d ÷ z
• d = m × z
• z = d ÷ m

اما برای سفارش ساخت، فقط مدول را ارسال نکنید. تعداد دندانه، نوع چرخ‌دنده، ابعاد، جنس و در صورت امکان نقشه یا نمونه را نیز آماده کنید.

اگر مشخصات چرخ‌دنده موجود است و به ساخت قطعه جایگزین نیاز دارید، می‌توانید درخواست خود را از طریق ساخت انواع چرخ‌دنده سفارشی پکیلنسر پیگیری کنید.

سوالات متداول:

1. مدول چرخ دنده چیست؟

مدول پارامتری برای بیان اندازه دندانه است و از رابطه قطر گام و تعداد دندانه به دست می‌آید.

2. فرمول محاسبه مدول چرخ دنده چیست؟

فرمول اصلی m = d ÷ z است؛ در آن m مدول، d قطر گام و z تعداد دندانه است.

3. آیا با دانستن مدول می‌توان چرخ دنده ساخت؟

خیر. برای ساخت دقیق، اطلاعاتی مانند تعداد دندانه، نوع چرخ‌دنده، ابعاد، جنس و نقشه یا نمونه نیز لازم است.
