ساخت چرخ دنده سفارشی چگونه انجام می‌شود؟ راهنمای کامل سفارش

ساخت چرخ دنده سفارشی زمانی اهمیت پیدا می‌کند که قطعه موردنیاز با ابعاد، مشخصات هندسی یا شرایط کاری دستگاه مطابقت نداشته باشد و نتوان نمونه مناسبی از بازار تهیه کرد. در چنین شرایطی، سفارش ساخت باید بر اساس اطلاعات فنی قابل بررسی انجام شود.

برای ساخت چرخ دنده سفارشی موفق، لازم است مشخصات قطعه، جنس، تعداد موردنیاز و شرایط عملکرد آن تا حد امکان روشن باشند. در این راهنما، مراحل سفارش ساخت چرخ دنده سفارشی، اطلاعات لازم برای استعلام قیمت و نکات مهم پیش از تأیید تولید را بررسی می‌کنیم.

مراحل ساخت چرخ دنده سفارشی

فرآیند تولید از بررسی نیاز پروژه آغاز می‌شود و تا کنترل قطعه نهایی ادامه دارد. جزئیات مراحل به نوع چرخ‌دنده، جنس، دقت موردنیاز و تیراژ سفارش وابسته است.

1. بررسی نقشه یا نمونه چرخ‌دنده

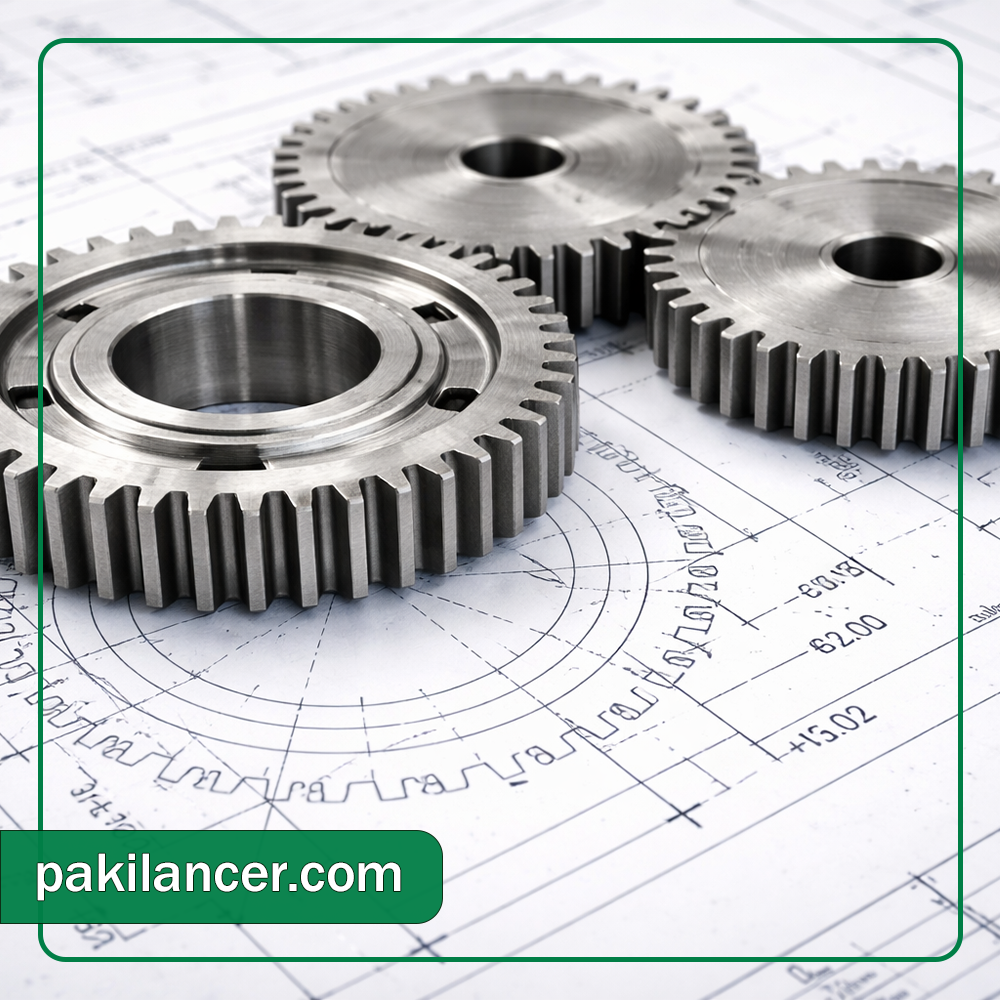

در مرحله نخست، اطلاعات موجود درباره قطعه بررسی می‌شود. نقشه مهندسی، فایل طراحی، نمونه سالم یا فرسوده و تصاویر همراه با اندازه‌های قابل اندازه‌گیری می‌توانند مبنای بررسی اولیه باشند. اگر قطعه جایگزین یک چرخ‌دنده قدیمی است، باید مشخص شود که نمونه موجود همچنان هندسه اصلی را حفظ کرده یا بر اثر سایش و شکست تغییر شکل داده است. در صورت وجود آسیب، اندازه‌گیری صرف از روی نمونه ممکن است برای بازسازی دقیق هندسه کافی نباشد.

2. تعیین مشخصات فنی

پس از بررسی اولیه، پارامترهای هندسی و عملکردی قطعه مشخص می‌شوند. این اطلاعات ممکن است شامل تعداد دندانه، مدول، قطرها، عرض چرخ‌دنده، زاویه فشار، نوع دندانه و مشخصات اتصال به شافت باشد. همچنین باید شرایط کاری مانند سرعت دوران، بار یا گشتاور، محیط کار و وضعیت روانکاری مشخص شوند. اگر چرخ‌دنده با قطعه دیگری درگیر است، مشخصات چرخ‌دنده مقابل نیز اهمیت دارد.

3. انتخاب جنس و روش تولید

انتخاب جنس قطعه باید با شرایط واقعی کارکرد قطعه هماهنگ باشد. فولاد و برخی فلزات برای کاربردهای متناسب با خواص مکانیکی آن‌ها بررسی می‌شوند. پلیمرهای مهندسی مانند POM یا پلی‌آمید نیز در بعضی کاربردها گزینه مناسبی هستند. روش ساخت نیز با توجه به هندسه دندانه، جنس، دقت موردنیاز و امکانات تولید تعیین می‌شود. بسته به طراحی، ممکن است دنده‌زنی، فرزکاری، ماشین‌کاری CNC یا عملیات تکمیلی و حرارتی موردنیاز باشد.

برای آشنایی با مواد اولیه و انتخاب جنس مناسب قطعه، می‌توانید مقاطع فولادی و مقاطع پلاستیکی و پلیمری را بررسی کنید. انتخاب نهایی باید بر اساس شرایط کاری، خواص مکانیکی و الزامات فنی قطعه انجام شود.

برای سفارش ساخت چرخ دنده چه اطلاعاتی لازم است؟

هرچه اطلاعات اولیه کامل‌تر باشند، بررسی فنی و تهیه پیشنهاد ساخت دقیق‌تر انجام می‌شود. بهتر است پیش از استعلام، موارد زیر را آماده کنید:

• نقشه فنی یا تصاویر واضح قطعه
• نوع چرخ‌دنده و تعداد دندانه
• مدول و ابعاد اصلی، در صورت مشخص بودن
• قطر سوراخ مرکزی، عرض و مشخصات اتصال به شافت
• جنس موردنظر، در صورت تعیین‌شدن
• تعداد قطعات موردنیاز
• شرایط کاری و الزامات عملکردی
• تلرانس‌ها و عملیات حرارتی یا سطحی موردنیاز، در صورت وجود

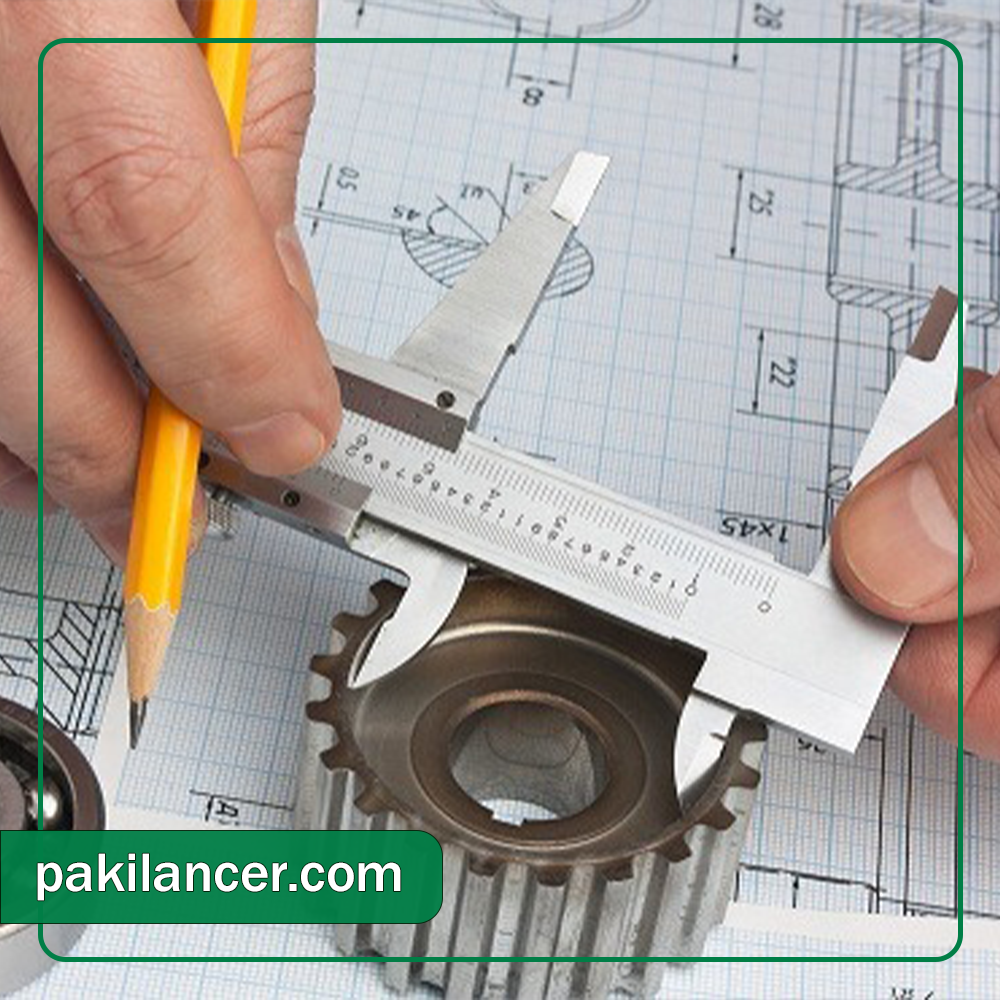

اگر مدول یا مشخصات هندسی قطعه را نمی‌دانید، بهتر است حدس نزنید. اندازه‌گیری اولیه و بررسی نمونه می‌تواند به شناسایی مشخصات کمک کند؛ بااین‌حال، تعیین قطعی پارامترها به اطلاعات کافی و نوع چرخ‌دنده وابسته است.

برای آشنایی با رابطه مدول، قطر گام و تعداد دندانه، مقاله مدول چرخ دنده چیست؟ آموزش محاسبه مدول، قطر و تعداد دندانه را مطالعه کنید.

قیمت و زمان ساخت چرخ دنده سفارشی چگونه تعیین می‌شود؟

قیمت ساخت چرخ دنده سفارشی به مشخصات پروژه وابسته است و بدون بررسی اطلاعات فنی نمی‌توان مبلغ دقیقی اعلام کرد. جنس و ابعاد قطعه، پیچیدگی هندسه دندانه، دقت موردنیاز، روش تولید، تیراژ و عملیات تکمیلی از عوامل مؤثر هستند. زمان تحویل نیز به پیچیدگی قطعه، دسترسی به مواد اولیه، مراحل ماشین‌کاری و نیاز به عملیات تکمیلی بستگی دارد. بنابراین، بهتر است هنگام دریافت پیشنهادها، علاوه بر قیمت، زمان تحویل، مشخصات مورد توافق و دامنه کنترل کیفیت را نیز مقایسه کنید.

اگر چرخ‌دنده به عملیات حرارتی برای دستیابی به سختی موردنیاز، نیاز داشته باشد، هزینه و زمان اجرای سخت‌کاری قطعات  نیز افزوده می شود.

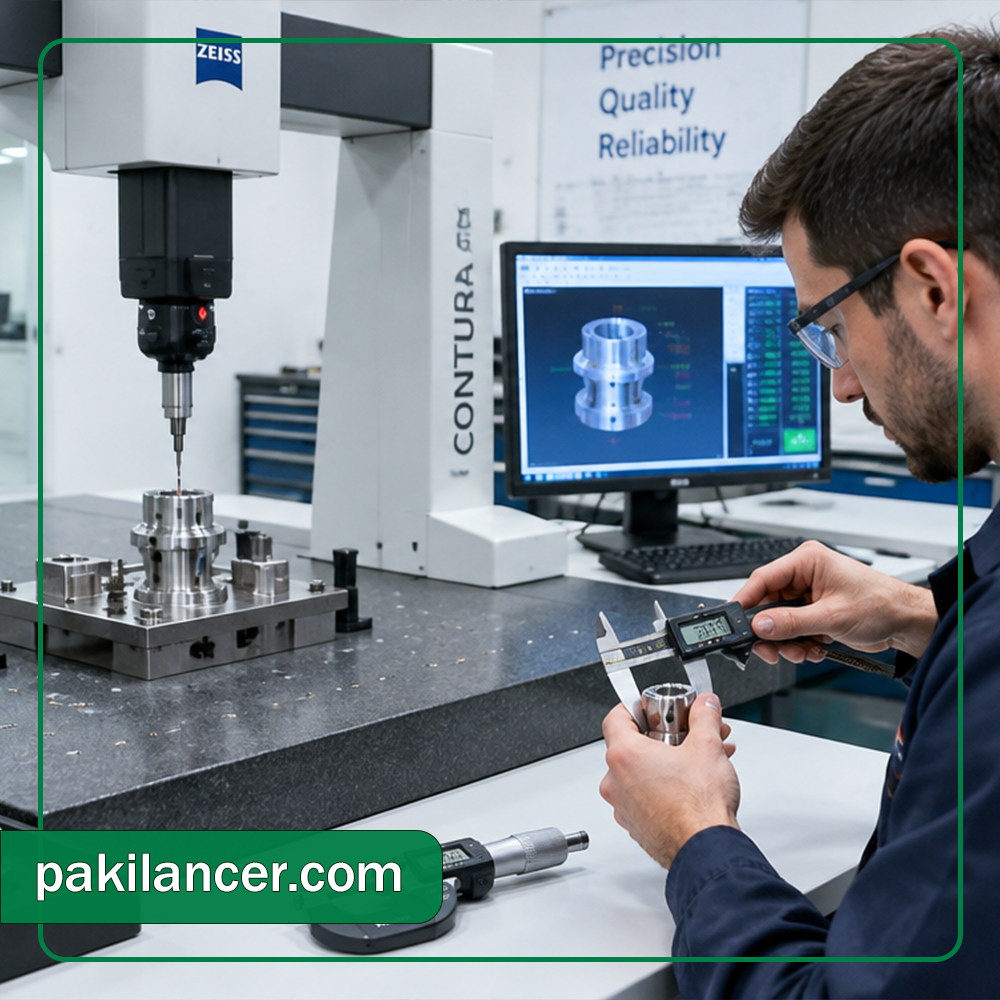

کنترل کیفیت پیش از تحویل

پیش از تأیید قطعه نهایی، لازم است مشخصات مهم آن با الزامات سفارش تطبیق داده شوند. کنترل می‌تواند شامل ابعاد اصلی، سوراخ مرکزی، عرض قطعه و مشخصات هندسی دندانه‌ها باشد. نوع و میزان کنترل باید بر اساس نقشه و نیاز عملکردی تعیین شود.

در کاربردهایی که درگیری دو چرخ‌دنده اهمیت دارد، بررسی سازگاری هندسی قطعه جدید با چرخ‌دنده مقابل ضروری است. کنترل ابعاد ظاهری به‌تنهایی همیشه عملکرد صحیح مجموعه را تضمین نمی‌کند.

چگونه سفارش ساخت چرخ دنده را ثبت کنیم؟

برای شروع، نقشه، نمونه یا مشخصات موجود قطعه را آماده کنید و تعداد موردنیاز و شرایط کاری را توضیح دهید. سپس اطلاعات پروژه را ثبت کنید تا امکان بررسی نیاز فنی و دریافت پیشنهادهای ساخت فراهم شود.

در پکیلنسر می‌توانید به‌راحتی سفارش ساخت چرخ‌دنده سفارشی را ثبت کنید و پس از بررسی پیشنهادهای دریافتی، کارگاه مناسب را بر اساس مشخصات فنی، هزینه و زمان تحویل انتخاب کنید.

سؤالات متداول

1. آیا برای ساخت چرخ دنده سفارشی حتماً نقشه لازم است؟

خیر. نمونه قطعه، تصاویر واضح و ابعاد قابل اندازه‌گیری می‌توانند برای بررسی اولیه مفید باشند؛ اما ممکن است برای تعیین کامل مشخصات فنی به اندازه‌گیری یا طراحی تکمیلی نیاز باشد.

2. آیا می‌توان چرخ‌دنده فرسوده را از روی نمونه ساخت؟

در بسیاری از موارد می‌توان نمونه را بررسی کرد؛ اما اگر دندانه‌ها دچار سایش یا شکست شده باشند، لازم است هندسه اصلی و مشخصات جفت‌شونده با دقت بررسی شوند.

3. چه اطلاعاتی برای استعلام قیمت لازم است؟

نوع چرخ‌دنده، ابعاد، تعداد دندانه، جنس، تیراژ، دقت موردنیاز و شرایط کاری از اطلاعات مهم هستند. نقشه یا نمونه می‌تواند بررسی را دقیق‌تر کند.

4. چگونه از سازگاری چرخ‌دنده جدید مطمئن شویم؟

باید مشخصات هندسی و ابعادی قطعه با طراحی مجموعه و چرخ‌دنده مقابل تطبیق داده شوند. در صورت اهمیت عملکردی، کنترل نهایی باید مطابق الزامات فنی پروژه انجام شود.
