ساخت چرخ دنده از روی نمونه؛ آیا بدون نقشه هم امکان تولید وجود دارد؟

نداشتن نقشه فنی، همیشه به معنی غیرممکن بودن تولید یک چرخ‌دنده نیست. در بسیاری از پروژه‌های تعمیراتی، یک نمونه فیزیکی می‌تواند نقطه شروع ساخت مجدد باشد. البته نمونه باید از نظر ابعادی و هندسی قابل بررسی باشد.

ساخت چرخ دنده از روی نمونه زمانی موفق است که اطلاعات لازم از قطعه استخراج شود. تعداد دندانه، ابعاد اصلی، هندسه دندانه و شرایط کاری، بخشی از این اطلاعات هستند. بنابراین هدف، کپی ظاهری قطعه نیست؛ بلکه بازسازی مشخصات قابل تولید آن است.

آیا ساخت چرخ دنده از روی نمونه بدون نقشه امکان‌پذیر است؟

بله، در بسیاری از موارد می‌توان فرآیند ساخت را از روی نمونه فیزیکی آغاز کرد. با این حال، امکان تولید دقیق به وضعیت نمونه و میزان اطلاعات قابل استخراج بستگی دارد. نمونه سالم، معمولاً اطلاعات قابل‌اعتمادتری درباره هندسه قطعه ارائه می‌کند. در مقابل، فرسایش، خوردگی یا شکست دندانه می‌تواند بخشی از هندسه اولیه را تغییر داده باشد.

در چنین شرایطی، سازنده باید علاوه بر خود نمونه، اطلاعات مربوط به کاربرد قطعه را نیز بررسی کند. نوع چرخ‌دنده، نحوه درگیری و شرایط کاری می‌توانند برای تصمیم‌گیری اهمیت داشته باشند. اگر نقشه قطعه را ندارید، می‌توانید نمونه و اطلاعات موجود را برای بررسی اولیه در اختیار سازنده قرار دهید.

اگر نقشه چرخ‌دنده در دسترس نیست، می‌توانید مشخصات و نمونه موجود را در پکیلنسر برای بررسی و دریافت پیشنهاد ساخت ثبت کنید.

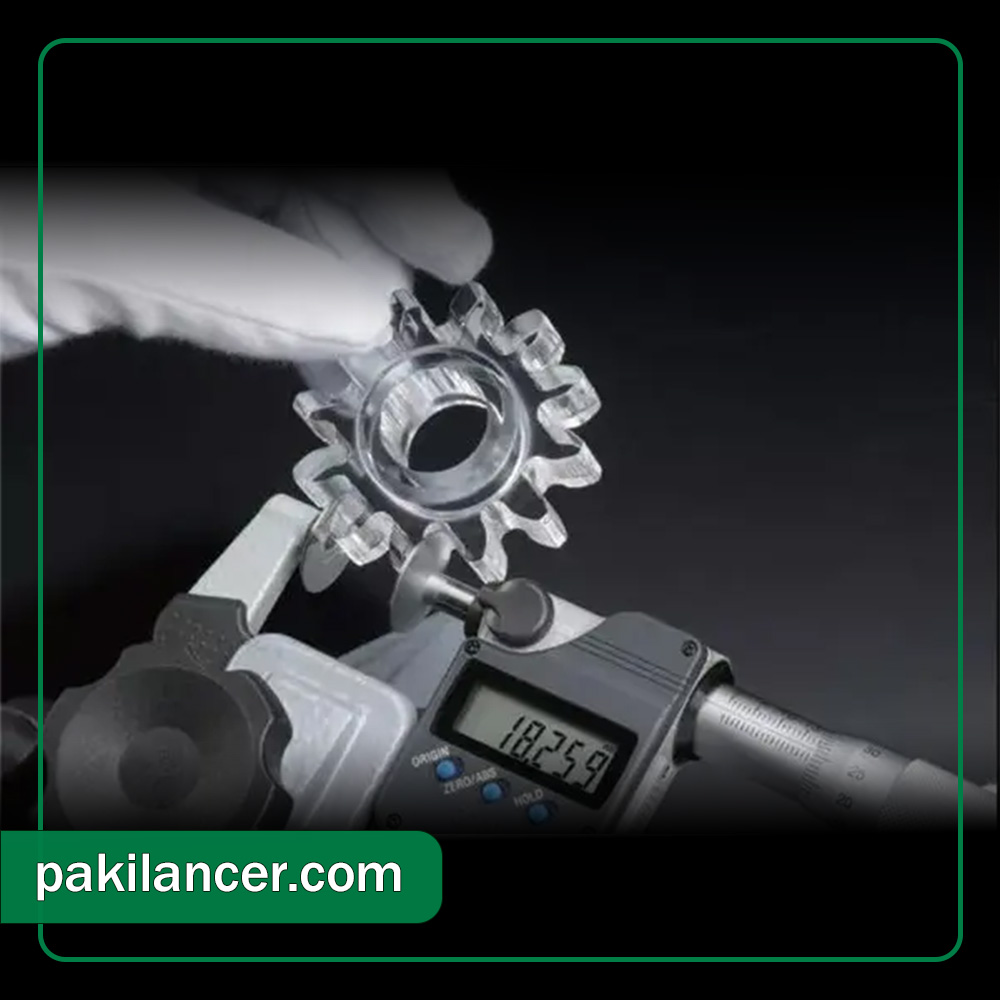

برای ساخت چرخ دنده از روی نمونه چه اطلاعاتی لازم است؟

اندازه‌گیری فقط به قطر بیرونی و تعداد دندانه محدود نمی‌شود. هندسه دندانه نیز باید تا حد امکان شناسایی شود.

اندازه‌های اصلی چرخ‌دنده

مواردی مانند تعداد دندانه، قطرهای مهم، عرض چرخ‌دنده و قطر سوراخ مرکزی، اطلاعات اولیه ارزشمندی هستند. ابعاد محل اتصال به شافت نیز در صورت وجود باید ثبت شود.

مشخصات هندسی دندانه

مدول، گام و زاویه فشار از مفاهیم مهم در توصیف هندسه چرخ‌دنده هستند. استاندارد ISO 21771-1:2024 نیز برای چرخ‌دنده‌های استوانه‌ای این مفاهیم و پارامترهای هندسی را تعریف می‌کند.

بنابراین تعداد دندانه به‌تنهایی برای بازسازی دقیق پروفیل دندانه کافی نیست. در برخی پروژه‌ها، بررسی چرخ‌دنده جفت‌شونده نیز می‌تواند اطلاعات تکمیلی ایجاد کند.

آیا هر چرخ دنده قدیمی را می‌توان از روی نمونه ساخت؟

خیر. وضعیت نمونه روی امکان بازسازی دقیق تأثیر مستقیم دارد. اگر دندانه‌ها به‌شدت ساییده باشند، شکل فعلی آن‌ها لزوماً همان هندسه اولیه نیست. استاندارد ANSI/AGMA 1010-F14 نیز انواع سایش و خرابی دندانه‌ها را دسته‌بندی می‌کند و تأکید دارد که بررسی برخی خرابی‌ها به تحلیل تخصصی نیاز دارد.

برای نمونه‌های آسیب‌دیده، اطلاعاتی مانند موارد زیر اهمیت بیشتری پیدا می‌کنند:

• عکس قطعه پیش از خرابی، در صورت وجود
• چرخ‌دنده جفت‌شونده
• ابعاد قطعه سالم
• کاربرد و محل نصب
• سرعت دوران
• بار یا گشتاور کاری، در صورت دسترسی
• جنس احتمالی قطعه

این اطلاعات کمک می‌کنند سازنده بین «کپی کردن نمونه فرسوده» و «بازسازی مشخصات قطعه اصلی» تفاوت قائل شود.

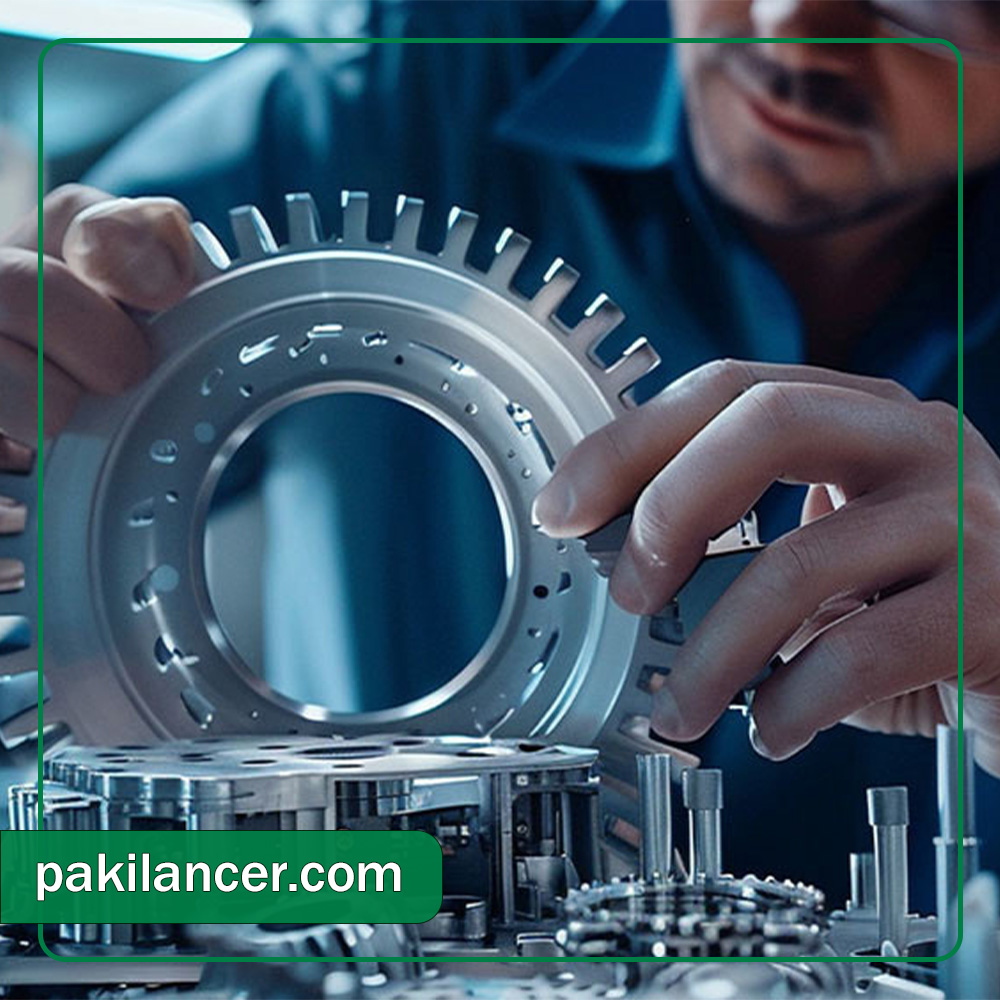

فرآیند ساخت چرخ دنده از روی نمونه چگونه انجام می‌شود؟

ساخت اصولی از روی نمونه، یک فرآیند مرحله‌ای است و صرفاً تراش دادن قطعه مشابه نیست.

مراحل اصلی

1. بررسی نمونه: وضعیت ظاهری، شکستگی و فرسایش بررسی می‌شود.
2. اندازه‌برداری: ابعاد اصلی و مشخصات هندسی قابل استخراج ثبت می‌شوند.
3. شناسایی دندانه: پارامترهای لازم برای تعیین هندسه دندانه بررسی می‌شوند.
4. تعیین مشخصات ساخت: جنس، ابعاد و الزامات عملکردی مشخص می‌شوند.
5. انتخاب روش تولید: فرآیند مناسب بر اساس هندسه و الزامات قطعه انتخاب می‌شود.
6. کنترل قطعه: ابعاد و مشخصات قطعه تولیدشده بررسی می‌شوند.

AGMA نیز در آموزش‌های تخصصی خود، هندسه دندانه، مدول، گام، زاویه فشار، روش‌های ساخت و بازرسی چرخ‌دنده را از موضوعات اساسی این حوزه معرفی می‌کند. در پروژه‌هایی که نقشه فنی در دسترس نیست، مهندسی معکوس قطعات صنعتی می‌تواند به استخراج مشخصات و بازسازی قطعات خاص از روی نمونه فیزیکی کمک کند.

اگر برای ساخت مجدد به ماشین‌کاری دقیق قطعات جانبی یا اجزای مرتبط نیاز باشد، انتخاب فرآیند تولید باید متناسب با هندسه و جنس همان قطعه انجام شود. برای تولید یا اصلاح بخش‌هایی مانند شافت، بوش و سطوح استوانه‌ای مرتبط، استفاده از خدمات تراشکاری قطعات صنعتی می‌تواند متناسب با مشخصات قطعه بررسی شود.

آیا عکس چرخ دنده برای ساخت کافی است؟

معمولاً عکس به‌تنهایی برای تولید دقیق کافی نیست. بااین‌حال، عکس واضح می‌تواند برای ارزیابی اولیه پروژه بسیار مفید باشد. بهتر است همراه عکس، چند اندازه مرجع نیز ارائه شود. تعداد دندانه، قطرهای اصلی، عرض و ابعاد سوراخ مرکزی می‌توانند اطلاعات اولیه مناسبی ایجاد کنند.

اگر نمونه فیزیکی موجود باشد، امکان بررسی دقیق‌تری فراهم می‌شود. در پروژه‌های پیچیده نیز ممکن است استخراج هندسه دندانه به بررسی تخصصی‌تری نیاز داشته باشد.

[تصویر داخلی 4]
Alt: نمونه چرخ دنده فرسوده برای بازسازی و ساخت مجدد

برای سفارش ساخت چرخ دنده از روی نمونه چه اطلاعاتی ارسال کنیم؟

قبل از ثبت پروژه، هر اطلاعاتی که در اختیار دارید آماده کنید:

• عکس واضح از چرخ‌دنده
• تعداد دندانه
• قطر خارجی و ابعاد اصلی
• قطر سوراخ مرکزی
• عرض قطعه
• جنس احتمالی
• کاربرد چرخ‌دنده
• سرعت یا شرایط کاری
• تعداد موردنیاز
• وضعیت فرسودگی یا شکستگی

لازم نیست همه این اطلاعات از ابتدا کامل باشند. اطلاعات ناقص نیز می‌توانند برای شروع بررسی پروژه مفید باشند.

اگر چرخ‌دنده قدیمی یا نمونه جایگزین‌نشده دارید، پروژه خود را در پکیلنسر ثبت کنید و اطلاعات موجود را برای بررسی ساخت ارائه دهید.

جمع‌بندی

ساخت چرخ دنده از روی نمونه، در بسیاری از پروژه‌ها بدون داشتن نقشه اولیه امکان بررسی دارد. اما تولید دقیق به اندازه‌برداری، شناخت هندسه دندانه و بررسی شرایط کاری وابسته است.

نمونه فرسوده نباید صرفاً به‌عنوان الگوی ظاهری کپی شود. هرچه اطلاعات فنی کامل‌تر باشد، احتمال تولید قطعه نامتناسب کاهش پیدا می‌کند. اگر نقشه ندارید، نمونه، عکس و ابعاد موجود را آماده کنید. سپس می‌توانید فرآیند ساخت چرخ‌دنده سفارشی را از طریق پکیلنسر دنبال کنید.

سوالات متداول

1. آیا ساخت چرخ دنده بدون نقشه امکان‌پذیر است؟

بله، در بسیاری از پروژه‌ها نمونه فیزیکی می‌تواند مبنای اندازه‌برداری و بازسازی قرار گیرد. میزان موفقیت به وضعیت نمونه و پیچیدگی هندسه آن بستگی دارد.

2. برای ساخت چرخ دنده از روی نمونه چه اطلاعاتی لازم است؟

تعداد دندانه، ابعاد اصلی، قطر سوراخ، عرض، مشخصات هندسی دندانه و اطلاعات کاربردی از مهم‌ترین داده‌های موردنیاز هستند.

3. آیا چرخ دنده فرسوده را می‌توان دوباره ساخت؟

ممکن است، اما فرسایش می‌تواند هندسه اصلی دندانه را تغییر دهد. بنابراین نمونه فرسوده باید با دقت بیشتری بررسی شود.

4. آیا عکس برای سفارش ساخت چرخ دنده کافی است؟

عکس برای بررسی اولیه مناسب است، اما معمولاً برای ساخت دقیق به ابعاد و اطلاعات بیشتری نیاز خواهد بود.

5. آیا جنس چرخ دنده را می‌توان از روی ظاهر تشخیص داد؟

ظاهر قطعه برای تعیین قطعی جنس کافی نیست. در صورت نامشخص بودن متریال، بررسی تخصصی یا اطلاعات تکمیلی موردنیاز است.
