انواع چرخ دنده صنعتی؛ تفاوت چرخ دنده ساده، مارپیچ، مخروطی و حلزونی
انتخاب از میان انواع چرخ دنده صنعتی به عواملی مانند آرایش محورها، گشتاور، سرعت دوران، فضای نصب و شرایط کاری بستگی دارد. چرخدنده ساده، مارپیچ، مخروطی و حلزونی هرکدام برای شرایط مشخصی طراحی شده‌اند و عملکرد یکسانی ندارند. یک انتخاب نامناسب می‌تواند باعث افزایش صدا، تلفات توان، سایش یا دشواری نصب شود.
در این مقاله، تفاوت انواع چرخ دنده را از نظر ساختار، کاربرد، مزایا و محدودیت‌ها بررسی می‌کنیم. هدف این مقاله این است که بتوانید با شناخت نیاز سیستم، گزینه مناسب‌تری انتخاب کنید و اطلاعات ضروری برای سفارش ساخت چرخدنده را آماده سازید.
چرخدنده صنعتی چیست و انواع آن چگونه دسته‌بندی می‌شوند؟
چرخدنده قطعه‌ای مکانیکی است که با درگیری دندانه‌ها، حرکت و گشتاور را میان اجزای یک سیستم منتقل می‌کند. نسبت تعداد دندانه‌ها و آرایش چرخ‌دنده‌ها بر نسبت انتقال سرعت و گشتاور اثر می‌گذارد.
برای شناخت انواع چرخ دنده، دو معیار مهم عبارت‌اند از:
- آرایش محورها: موازی، متقاطع یا متنافر.
- شکل و جهت دندانه‌ها: مستقیم، مارپیچ یا هندسه‌های ویژه متناسب با نوع چرخدنده.
همچنین، جنس قطعه، دقت ساخت، روانکاری، بار کاری و شرایط نصب بر عملکرد مجموعه تأثیر می‌گذارند. بنابراین، انتخاب نباید فقط بر اساس ظاهر چرخدنده یا نام آن انجام شود. در پروژه‌های صنعتی، انتخاب چرخدنده صنعتی به نوع انتقال قدرت، هندسه دندانه‌ها و الزامات عملکردی مجموعه وابسته است.

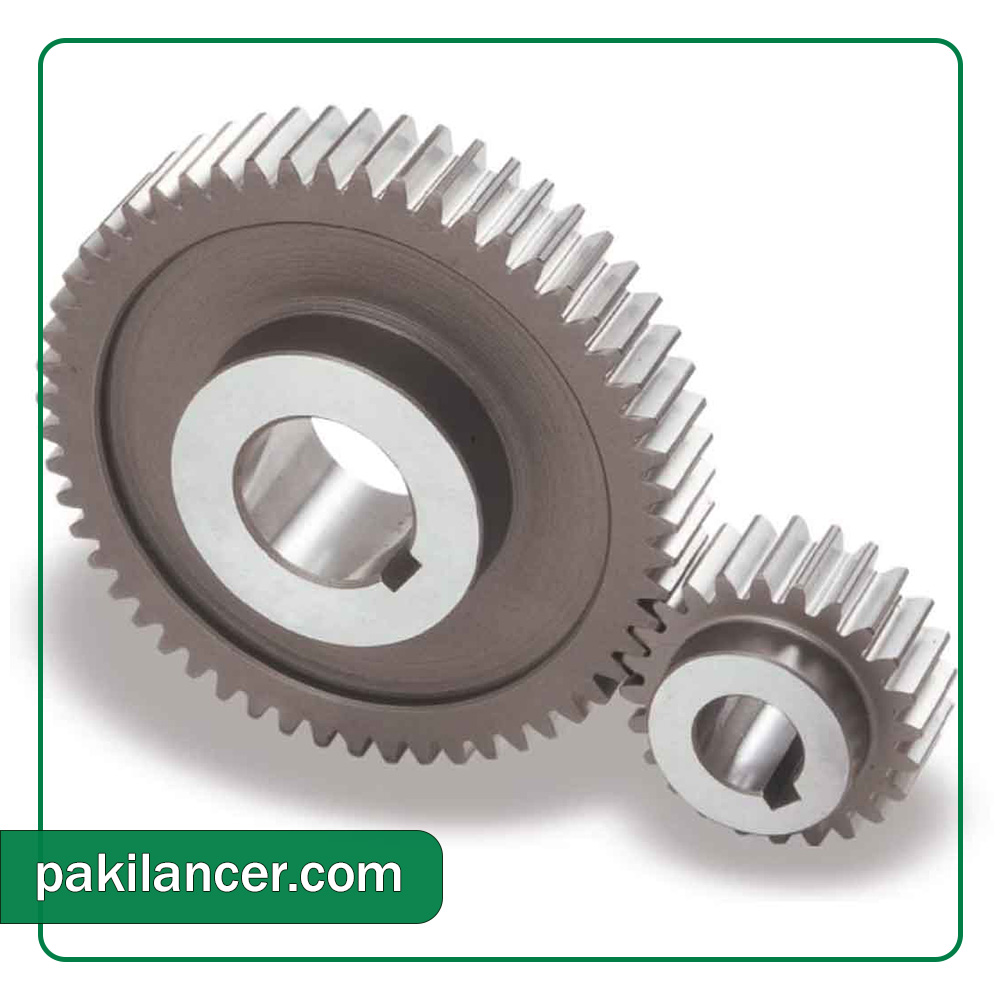

1. چرخدنده ساده چیست و چه کاربردی دارد؟
چرخدنده ساده یا Spur Gear دندانه‌هایی مستقیم دارد که معمولاً با محور دوران موازی هستند. این نوع چرخدنده برای انتقال حرکت میان محورهای موازی کاربرد دارد و در بسیاری از گیربکس‌ها و ماشین‌آلات صنعتی استفاده می‌شود.
مزایا و محدودیت‌های چرخدنده ساده
مهم‌ترین مزایای این نوع چرخدنده عبارت‌اند از:
- هندسه نسبتاً ساده و امکان طراحی و ساخت متداول.
- کاربرد گسترده در سامانه‌های انتقال قدرت با محورهای موازی.
- نبود نیروی محوری ناشی از زاویه مارپیچ دندانه‌ها در آرایش استاندارد.
بااین‌حال، درگیری دندانه‌ها می‌تواند نسبت به چرخدنده مارپیچ ضربه‌ای‌تر باشد. میزان صدا نیز به سرعت، کیفیت ساخت، لقی، نصب و شرایط بارگذاری بستگی دارد؛ بنابراین نمی‌توان همه چرخ‌دنده‌های ساده را پرصدا دانست.
این گزینه زمانی مناسب است که آرایش محورها و شرایط کاری با آن سازگار باشند و محدودیت‌های ارتعاشی سیستم اجازه استفاده از آن را بدهند.

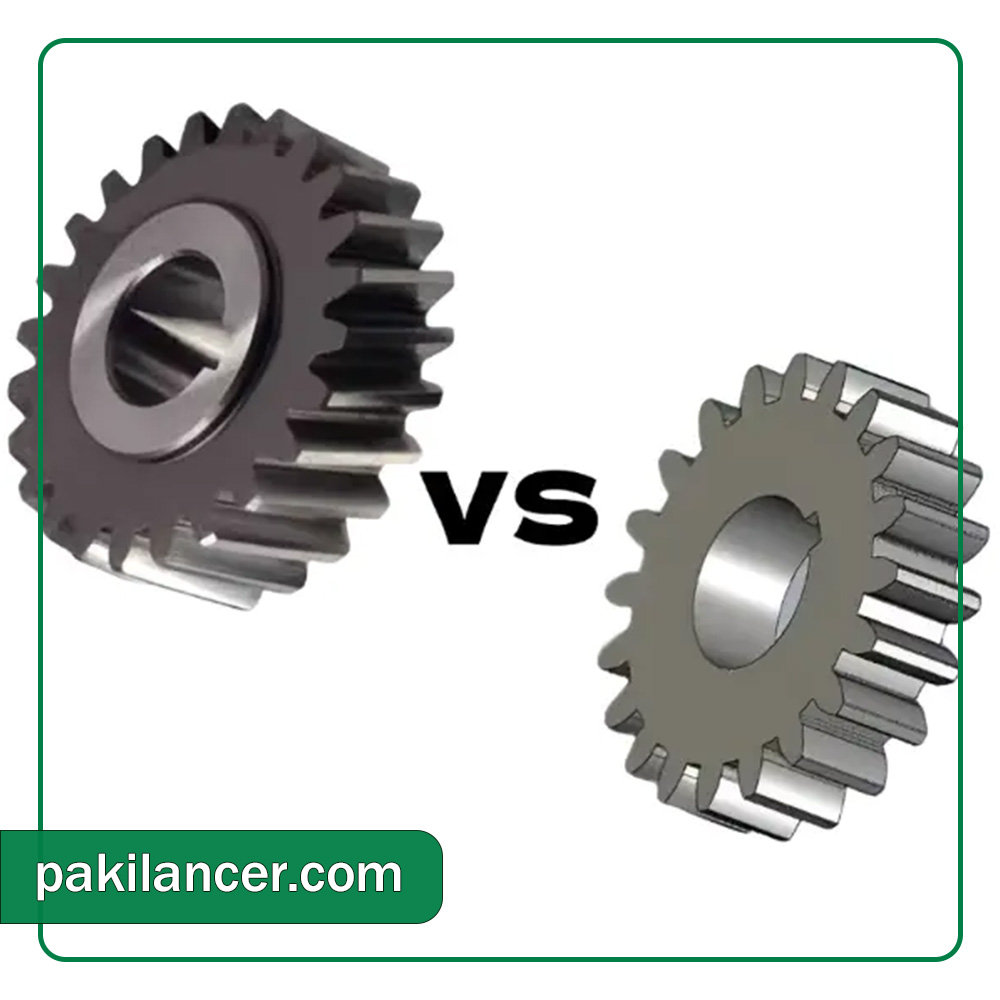

2. چرخدنده مارپیچ چیست و چه تفاوتی با نوع ساده دارد؟
چرخدنده مارپیچ یا Helical Gear دارای دندانه‌هایی با زاویه نسبت به محور دوران است. درگیری دندانه‌ها معمولاً تدریجی‌تر از نوع ساده انجام می‌شود؛ به همین دلیل، این نوع چرخدنده می‌تواند عملکرد نرم‌تری داشته باشد.
چه زمانی چرخدنده مارپیچ گزینه مناسب‌تری است؟
چرخدنده مارپیچ در گیربکس‌ها و تجهیزات صنعتی‌ای استفاده می‌شود که نرمی عملکرد و انتقال بار اهمیت دارد. بااین‌حال، در آرایش رایج محورهای موازی، دندانه‌های زاویه‌دار نیروی محوری ایجاد می‌کنند. طراحی یاتاقان‌ها و تکیه‌گاه‌ها باید این نیرو را در نظر بگیرد.
نکات مهم هنگام انتخاب عبارت‌اند از:
- ظرفیت تحمل بار و گشتاور موردنیاز.
- سرعت دوران و حساسیت سیستم به صدا و ارتعاش.
- توانایی مجموعه در تحمل نیروی محوری.
- کیفیت ساخت، روانکاری و دقت مونتاژ.
نکته فنی: چرخدنده مارپیچ همیشه انتخاب برتر نیست. هزینه ساخت، طراحی تکیه‌گاه‌ها و شرایط بهره‌برداری نیز باید بررسی شوند.
3. چرخدنده مخروطی چیست و در چه شرایطی استفاده می‌شود؟
چرخدنده مخروطی یا Bevel Gear دندانه‌هایی روی سطوح مخروطی دارد و برای انتقال حرکت میان محورهای متقاطع طراحی می‌شود. در بسیاری از کاربردها، زاویه محورها 90 درجه است؛ اما این زاویه به طراحی مجموعه وابسته است و همیشه ثابت نیست.
این نوع چرخدنده در سامانه‌هایی کاربرد دارد که لازم است جهت انتقال حرکت تغییر کند؛ برای مثال، در برخی گیربکس‌ها و ماشین‌آلات صنعتی.
معیارهای انتخاب چرخدنده مخروطی
هنگام انتخاب چرخدنده مخروطی باید موارد زیر بررسی شوند:
- زاویه میان محورهای ورودی و خروجی.
- نسبت انتقال موردنیاز و ظرفیت تحمل بار.
- هندسه دندانه‌ها و نوع چرخدنده مخروطی.
- دقت هم‌محوری، تنظیم درگیری و شرایط نصب.
تنظیم نامناسب فاصله و درگیری دندانه‌ها می‌تواند توزیع بار را مختل کند و سایش را افزایش دهد. به همین دلیل، ابعاد و تلرانس‌های موردنیاز باید متناسب با طراحی مجموعه تعیین شوند.

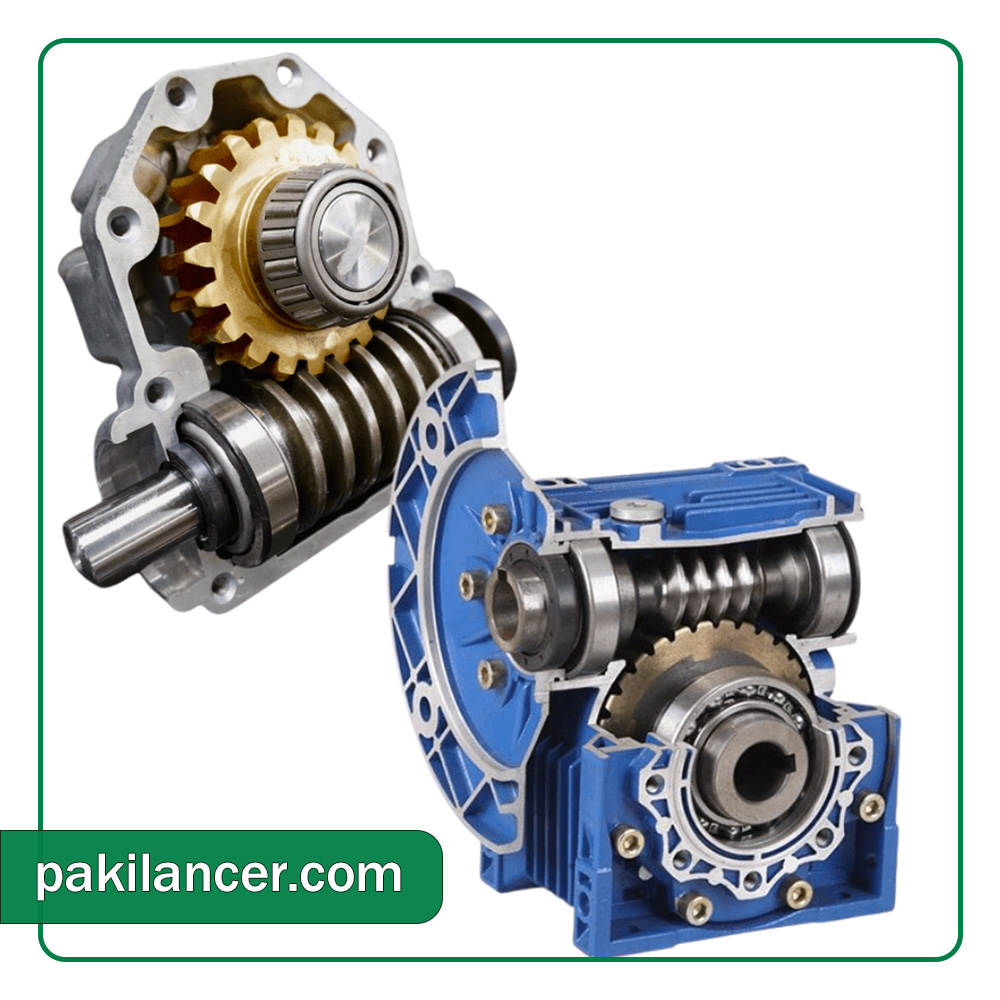

4. چرخدنده حلزونی چیست و چه محدودیت‌هایی دارد؟
چرخدنده حلزونی یا Worm Gear از دو جزء اصلی تشکیل می‌شود: محور حلزون و چرخ حلزون. این مجموعه معمولاً برای انتقال حرکت میان محورهای متنافر به کار می‌رود و امکان کاهش قابل توجه سرعت را در فضای نصب محدود فراهم می‌کند.
چه زمانی مجموعه حلزونی مناسب است؟
مجموعه حلزونی در برخی گیربکس‌های کاهنده و تجهیزاتی کاربرد دارد که به نسبت انتقال بالا در یک مرحله نیاز دارند. بااین‌حال، حرکت لغزشی میان سطوح درگیر می‌تواند موجب افزایش تلفات توان و تولید گرما شود.
در انتخاب این مجموعه باید به موارد زیر توجه کرد:
- نسبت کاهش سرعت و گشتاور خروجی.
- راندمان موردنیاز و میزان گرمای قابل‌قبول.
- جنس حلزون و چرخ حلزون.
- نوع روانکار و شرایط دفع حرارت.
- بار، سرعت و چرخه کاری دستگاه.
آیا چرخدنده حلزونی همیشه خود قفل شونده است؟ خیر. خود قفل شوندگی به هندسه، زاویه پیشروی، اصطکاک و شرایط کاری وابسته است. بنابراین، نباید بدون بررسی فنی، آن را جایگزین ترمز یا سازوکار ایمنی در نظر گرفت.
مقایسه انواع چرخ دنده صنعتی
|
نوع چرخدنده |
آرایش متداول محورها |
ویژگی اصلی |
محدودیت مهم |
|
ساده |
موازی |
ساختار متداول و هندسه ساده |
درگیری می‌تواند ضربه‌ای‌تر باشد |
|
مارپیچ |
موازی |
درگیری تدریجی‌تر دندانه‌ها |
ایجاد نیروی محوری در آرایش رایج |
|
مخروطی |
متقاطع |
تغییر جهت انتقال حرکت |
حساسیت به تنظیم و هم‌راستایی |
|
حلزونی |
متنافر |
امکان کاهش سرعت زیاد در یک مرحله |
تلفات ناشی از لغزش و تولید گرما |
این جدول یک مقایسه کلی است. عملکرد واقعی هر مجموعه به طراحی، کیفیت ساخت، بار، سرعت، روانکاری و شرایط نصب بستگی دارد.
چگونه چرخدنده مناسب کاربرد صنعتی خود را انتخاب کنیم؟
انتخاب میان انواع چرخ دنده باید از نیاز واقعی دستگاه شروع شود، نه صرفاً از نوع چرخدنده موجود در بازار. برای تصمیم‌گیری، این مراحل را دنبال کنید:
- آرایش محورها را مشخص کنید: محورهای موازی، متقاطع یا متنافر، گزینه‌های قابل استفاده را محدود می‌کنند.
- بار و سرعت را بررسی کنید: گشتاور، سرعت دوران، بارهای ضربه‌ای و چرخه کاری در انتخاب مؤثرند.
- فضای نصب را بسنجید: محدودیت ابعاد و نحوه اتصال به اجزای مجاور باید مشخص باشد.
- شرایط بهره‌برداری را در نظر بگیرید: روانکاری، دما، صدا، ارتعاش و راندمان موردنیاز اهمیت دارند.
- مشخصات ساخت را تعیین کنید: جنس، هندسه دندانه‌ها، تلرانس‌ها و کیفیت سطح باید با کاربرد هماهنگ باشند.
نوع ماده، هندسه دندانه‌ها و شرایط عملکردی از عوامل تعیین‌کننده در انتخاب چرخدنده سفارشی هستند و باید متناسب با نیاز مجموعه بررسی شوند.
برای سفارش ساخت چرخدنده چه اطلاعاتی آماده کنیم؟
برای ساخت چرخدنده سفارشی، بهتر است اطلاعات زیر را در اختیار سازنده قرار دهید:
- نقشه فنی یا نمونه قطعه موجود.
- ابعاد اصلی، تعداد دندانه‌ها و مدول، در صورت مشخص بودن.
- مشخصات چرخدنده مقابل و نحوه اتصال به شافت.
- سرعت، گشتاور، نوع بار و شرایط کار دستگاه.
- جنس موردنیاز، عملیات حرارتی یا الزامات سطحی، در صورت تعیین شدن.
- تعداد موردنیاز و زمان تحویل مورد انتظار.
اگر بعضی مشخصات را ندارید، نقشه مجموعه یا نمونه قطعه می‌تواند نقطه شروع بررسی باشد؛ اما برای نهایی‌کردن طراحی، ممکن است اندازه‌گیری و محاسبات تکمیلی لازم شود. در صورت در دسترس نبودن تمام مشخصات، امکان بررسی نقشه و تعیین اطلاعات تکمیلی باید پیش از نهایی‌شدن تولید ارزیابی شود؛ این موضوع در فرایند ساخت چرخدنده از روی نقشه اهمیت ویژه‌ای دارد.
اگر برای ماشین‌آلات خود به چرخدنده جایگزین یا قطعه‌ای با مشخصات اختصاصی نیاز دارید، ابتدا اطلاعات فنی و شرایط کاری را جمع‌آوری کنید. سپس ساخت انواع چرخدنده سفارشی فلزی، فولادی و پلاستیکی در پکیلنسر را بررسی کنید تا با گزینه‌های ساخت متناسب با نیاز پروژه آشنا شوید.
جمع‌بندی؛ کدام نوع چرخدنده برای شما مناسب‌تر است؟
چرخدنده ساده برای بسیاری از انتقال‌های قدرت میان محورهای موازی مناسب است. نوع مارپیچ می‌تواند درگیری تدریجی‌تری فراهم کند، اما نیروی محوری آن باید در طراحی لحاظ شود. چرخدنده مخروطی برای انتقال حرکت میان محورهای متقاطع و مجموعه حلزونی برای برخی کاربردهای کاهنده سرعت استفاده می‌شود.
هیچ نوعی در همه شرایط بهترین انتخاب نیست. تصمیم نهایی باید بر اساس آرایش محورها، بار، سرعت، فضای نصب، راندمان، دقت ساخت و شرایط کاری گرفته شود. برای سفارش نیز نقشه یا نمونه قطعه و اطلاعات عملکردی، ارزیابی دقیق‌تری را امکان‌پذیر می‌کنند.
برای سفارش چرخدنده متناسب با دستگاه خود، نقشه یا نمونه قطعه، مشخصات هندسی و شرایط کاری را آماده کنید. با ثبت اطلاعات پروژه در پکیلنسر، امکان بررسی نیاز فنی و دریافت پیشنهاد ساخت فراهم می‌شود.
سوالات متداول
1. تفاوت اصلی چرخدنده ساده و مارپیچ چیست؟
دندانه‌های چرخدنده ساده مستقیم‌اند، اما دندانه‌های نوع مارپیچ با زاویه قرار می‌گیرند. نوع مارپیچ معمولاً درگیری تدریجی‌تری دارد و در آرایش متداول محورهای موازی، نیروی محوری ایجاد می‌کند.
2. چرخدنده مخروطی در چه کاربردهایی استفاده می‌شود؟
این چرخدنده برای انتقال حرکت میان محورهای متقاطع کاربرد دارد. زاویه محورها به طراحی مجموعه بستگی دارد و در بسیاری از کاربردها 90 درجه است.
3. آیا چرخدنده حلزونی همیشه خودقفل‌شونده است؟
خیر. خودقفل‌شوندگی به هندسه، اصطکاک و شرایط کاری بستگی دارد. برای کاربردهای ایمنی، نباید بدون بررسی مهندسی به آن اتکا کرد.
4. کدام نوع چرخدنده راندمان بالاتری دارد؟
پاسخ ثابتی برای همه کاربردها وجود ندارد. راندمان به هندسه، کیفیت ساخت، بار، سرعت، روانکاری و شرایط بهره‌برداری وابسته است.
5. برای سفارش چرخدنده صنعتی چه اطلاعاتی لازم است؟
نقشه یا نمونه، ابعاد، مشخصات دندانه‌ها، اطلاعات چرخدنده مقابل، شرایط بارگذاری، سرعت، جنس و تعداد موردنیاز از اطلاعات مفید برای بررسی سفارش هستند.
